问个阵列的问题
12-12
一个无穷大的dipole阵列
想分析平面波照射下,某个天线端口上的响应
该怎么处理?
看到有些文献用镜像格林函数,不知道这个镜像格林函数应该怎么求?
有什么书把这个问题分析得很详细,有直接现成的公式用的?
bow
想分析平面波照射下,某个天线端口上的响应
该怎么处理?
看到有些文献用镜像格林函数,不知道这个镜像格林函数应该怎么求?
有什么书把这个问题分析得很详细,有直接现成的公式用的?
bow
等效成一个电壁磁壁波导?
然后用腔体格林函数展开

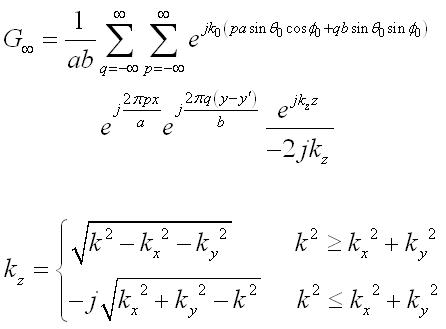

从文献上看到这么一个公式

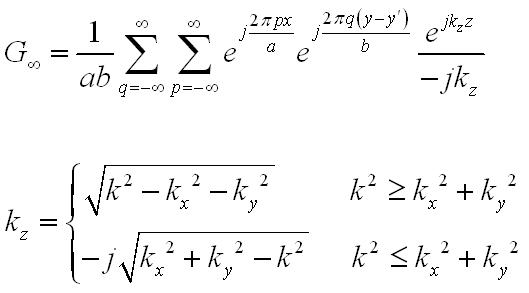

如果是求辐射的话,好理解。dipole上的源,在假想的波导里,激励起来的场应该
用附件的公式来描述。
如果是求散射的话,green函数是应该是附件的公式,对平面波入射的源应该怎么类似
地等效一下呢?
是不是当作无穷多个不同相位的源叠加在假想波导里的这个dipole上就可以了?
多谢?
此时,平面波激励可以等效为周期波导里的基模TEM模入射,然后假设dipole上的源待定,用green函数求散射场,令散射场和入射场在dipole表面迭加后的切向分量为0,建立方程,反求电流分布就0K了
这个公式里的p q分别什么意思啊?
看前面平面波相位的表示,似乎是单元坐标(pa qb)
可是,好像kx=2*pi*p/a, p q 又像是模式。
另外一般情况,单元间距取什么值,p q 取什么值?
也考虑有些模式会截止么?
多谢!
p,q就是模式系数,类似与矩形金属波导里的m,n。
a,b是单元间距,取的大小一般没有硬性规定,主要是看在波束扫描过程中不出现栅瓣就行。
