各位测过PD响应时间或带宽吗
12-12

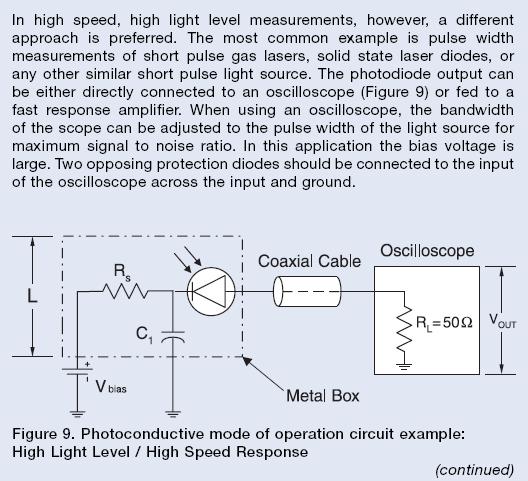

手头有一个Si PIN探测器，标称上升时间50ns。想自己测一下它的带宽，预期应该有MHz量级。但是我按附件中那样的方法测量，输入一个10KHz的方波（光信号）到PD上，示波器上看到的波形已经变成三角波了。
我觉得如果带宽有MHz的话，探测10到100KHz的方波应该没问题的。换用另外一款带跨阻和限幅放大电路的PD测量，结果50KHz方波输入时，示波器给出的方波很好。
问题可能在示波器的输入阻抗上。因为该PD的上升时间测量条件是“-10V，50欧姆，632nm”。附图的示波器也标注了50欧姆的条件。而我用的示波器阻抗是1M欧姆。另外，光用的不是632nm，是宽谱光。
为了解决50欧姆的问题，将PD与一个50欧的电阻并联，仍用附件图的方法测量，示波器没有信号。应该是因为50欧姆电阻分了绝大部分电流。
现在来不及做电路，只希望用附图这样简单的方式得到它的大概带宽。请给点建议，谢谢。
PS. 我认为图中的电阻、电容和二极管是PD的等效电路，也即虚线框里面是PD，没有额外加电阻电容。
我觉得如果带宽有MHz的话，探测10到100KHz的方波应该没问题的。换用另外一款带跨阻和限幅放大电路的PD测量，结果50KHz方波输入时，示波器给出的方波很好。
问题可能在示波器的输入阻抗上。因为该PD的上升时间测量条件是“-10V，50欧姆，632nm”。附图的示波器也标注了50欧姆的条件。而我用的示波器阻抗是1M欧姆。另外，光用的不是632nm，是宽谱光。
为了解决50欧姆的问题，将PD与一个50欧的电阻并联，仍用附件图的方法测量，示波器没有信号。应该是因为50欧姆电阻分了绝大部分电流。
现在来不及做电路，只希望用附图这样简单的方式得到它的大概带宽。请给点建议，谢谢。
PS. 我认为图中的电阻、电容和二极管是PD的等效电路，也即虚线框里面是PD，没有额外加电阻电容。
被合集淹没了:(
