做RFIC测试,请高人推荐一个贴片巴伦的型号
12-12
rt,频率2G,不知用哪个balun(SMD封装)好? 请高人指点
另外,还有些疑惑也请高人指点一下:
我大概查了一些balun,发现有1:1、1:2、1:4这几种类型的,那么应该用哪种呢? 是不是1:1(impedence ratio)的就是说单端50ohm,变成差分后,差分阻抗也是50ohm(等效到单端为25ohm)?所以说一般分立系统里用1:2的较好,这样就都是50ohm了?
但是即使这样在RFIC中,阻抗都不是50,反正都要做匹配的,那是不是说选哪种都可以,只是在做匹配时有些不同罢了?
以上想法有不对的地方,敬请高人指点,给介绍一个具体可用的balun型号,先谢过了!
另外,还有些疑惑也请高人指点一下:
我大概查了一些balun,发现有1:1、1:2、1:4这几种类型的,那么应该用哪种呢? 是不是1:1(impedence ratio)的就是说单端50ohm,变成差分后,差分阻抗也是50ohm(等效到单端为25ohm)?所以说一般分立系统里用1:2的较好,这样就都是50ohm了?
但是即使这样在RFIC中,阻抗都不是50,反正都要做匹配的,那是不是说选哪种都可以,只是在做匹配时有些不同罢了?
以上想法有不对的地方,敬请高人指点,给介绍一个具体可用的balun型号,先谢过了!
都可以的吧。看你的rfic输入端的阻抗,一般高阻抗的话选1:2或者1:4的比较好,另外
匹配一般在balun与rfic差分输入端之间作比较好。

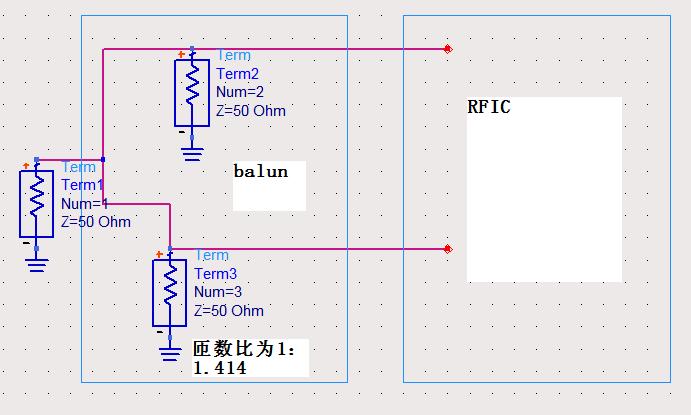

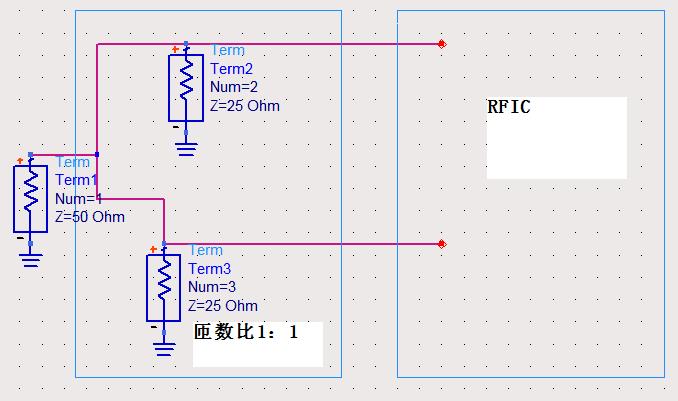

多谢 多谢! 还想请教一下的是 1:1和1:2的等效电路是不是分别如附件中的图那样? 先谢过了 :)
你还是用ADS里的balun/transformer来表示把.
不好意思 我是只是想把等效后的阻抗值表示出来 仿真时肯定是用balun/transformer的symbol来做了 请教一下,这个等效电路画得对吗? 谢谢!
你得有问题。balun是带有混合模式的,差模和共模阻抗是不一样的。
如果是当作三端口看待,每个端口都是接近50 ohm的。按混合模式差模看
1:1的差分段是50ohm.
恩 多谢指点 :)
