HFSS中如何提高mesh网格数?
12-12

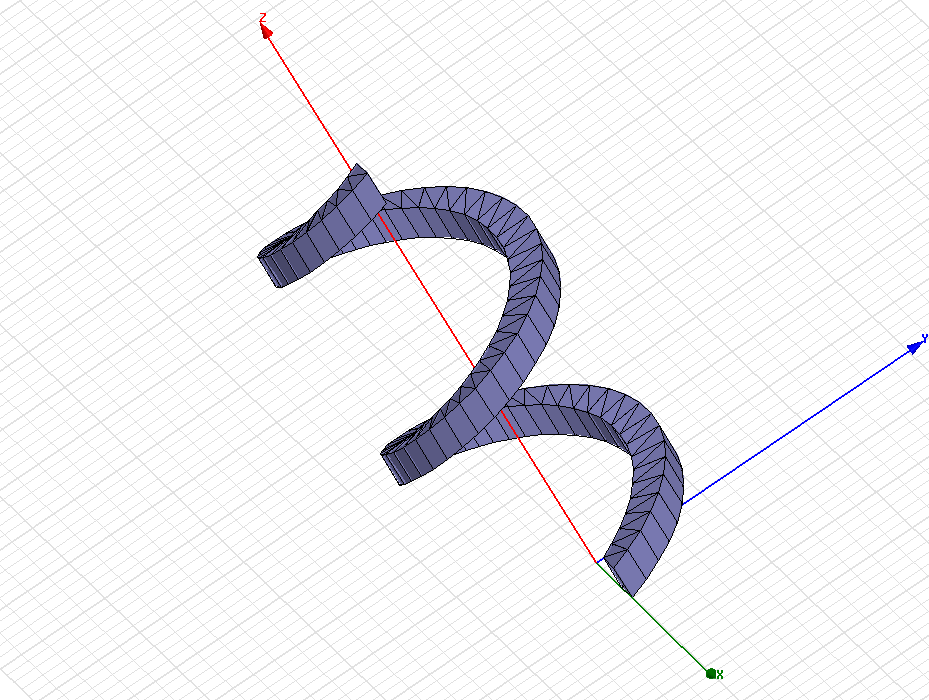

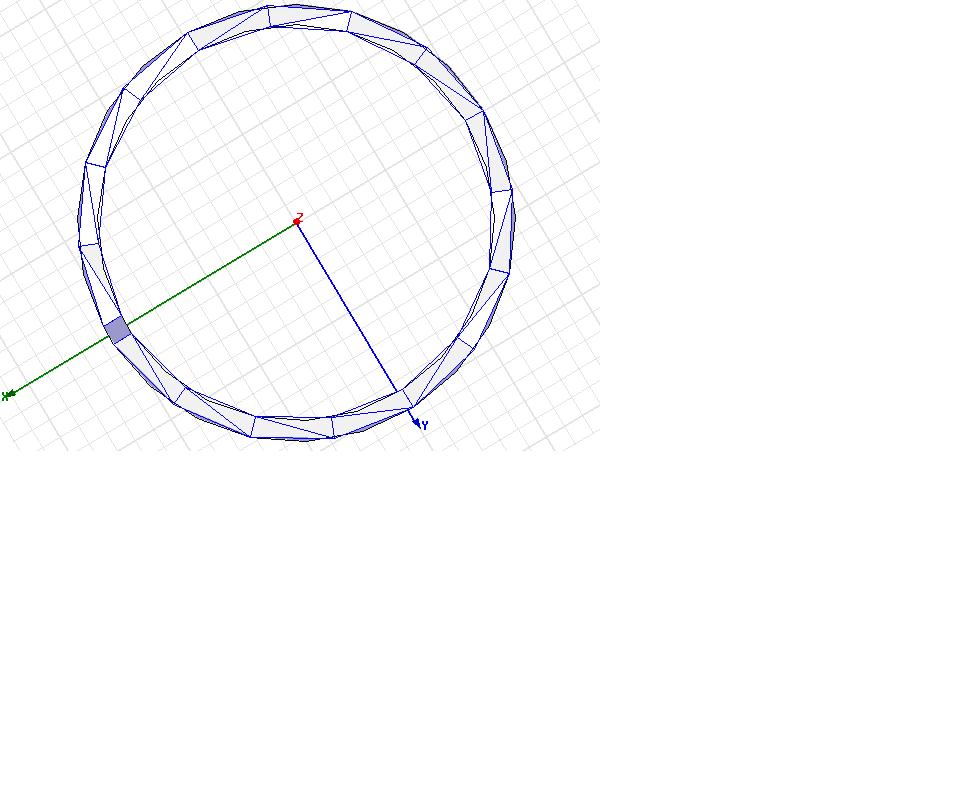

我增大mesh freq后发现,用plot mesh看到的mesh pattern几乎没有变化(请见附图,以一圆环天线来为例)。其实通过setup profile可以看到不同的mesh freq时,实际仿真用到的四面体的数目是有很大变化的,为什么在图中观察不出来呢?而显示金属结构周边的场分布时,似乎是依据看到的mesh pattern来表示的;所以粗糙的mesh pattern使得看到的场分布图是一块块拼成,不连续不好看。大家是怎么出漂亮的场分布图的呢?谢谢。
这样可以吧
nice,HFSS自动的adaptive mesh就可以实现吗?还是需要人工干预?
hfss adapitve mesh不行,试过很多次了,它剖分曲面的能力太弱,我一般用宏写建模程序,全做成平面,要不你用其他剖分工具,ansys,icem剖好后导入
