请教CST网格划分
12-12

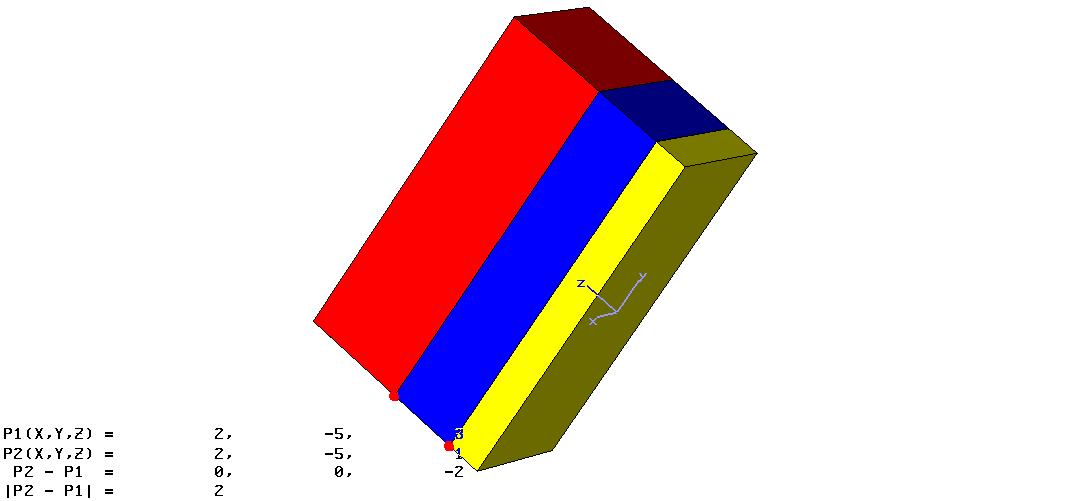

如图
z方向
黄色厚度为1,底面的z坐标为0
蓝色厚度为2
红色厚度为3
请问怎么划分网格
使得蓝色网格为z方向4等分
还有 extend z range到底是什么意思啊?
谢谢大侠了
z方向
黄色厚度为1,底面的z坐标为0
蓝色厚度为2
红色厚度为3
请问怎么划分网格
使得蓝色网格为z方向4等分
还有 extend z range到底是什么意思啊?
谢谢大侠了
Mesh-Mesh view
Mesh-Fixpoint List
在弹出的对话框中选中对应你图中左下方的两个红点的坐标,然后点intermediate,
输入3,就可以了。
谢谢
我尝试一下下
