问个天线测量中线缆的问题
12-12
六张图分别是
幅度特性

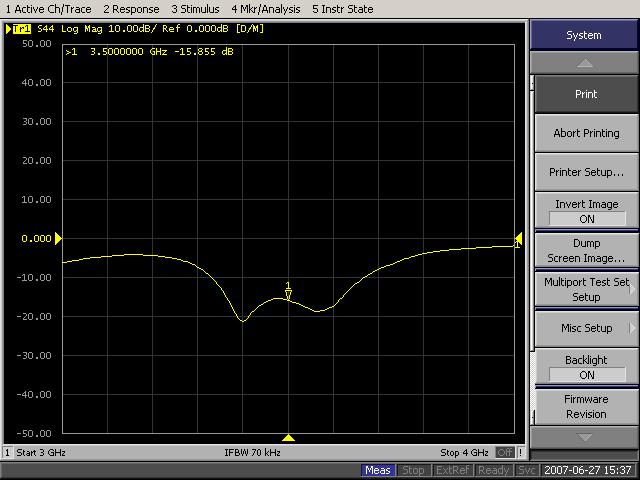

天线直接接在VNA上

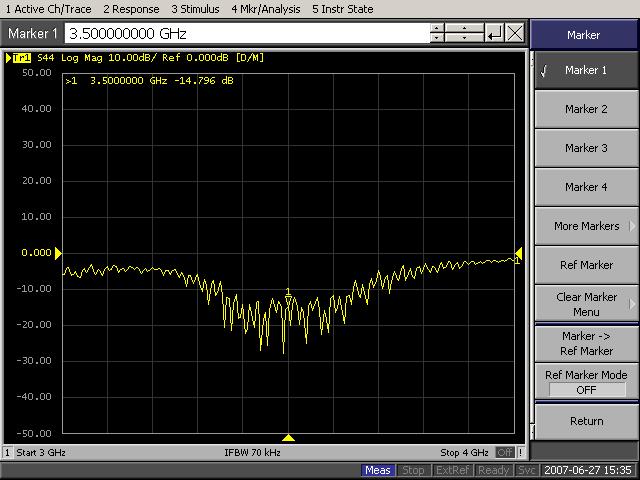

经过两段线缆，总长六米后的测量结果

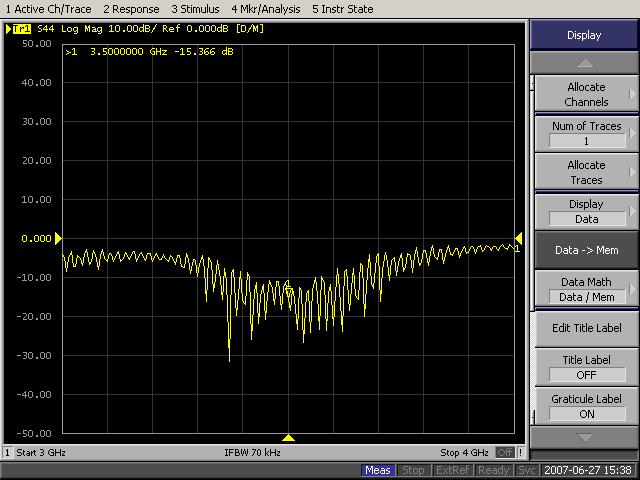

经过另一段六米长的测量结果
相位特性

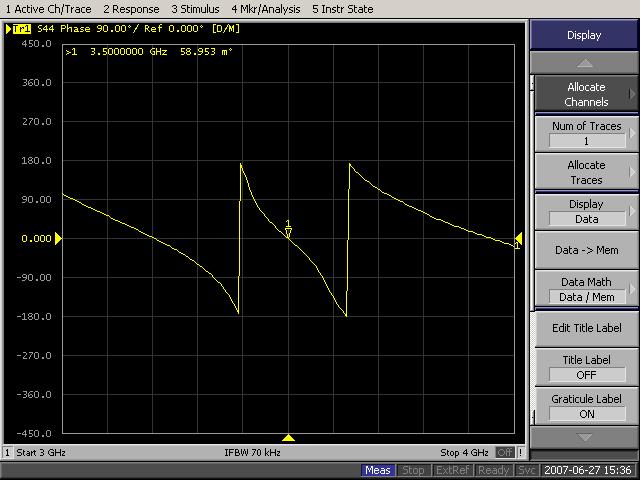

天线直接接在VNA上
经过两段线缆，总长六米后的测量结果

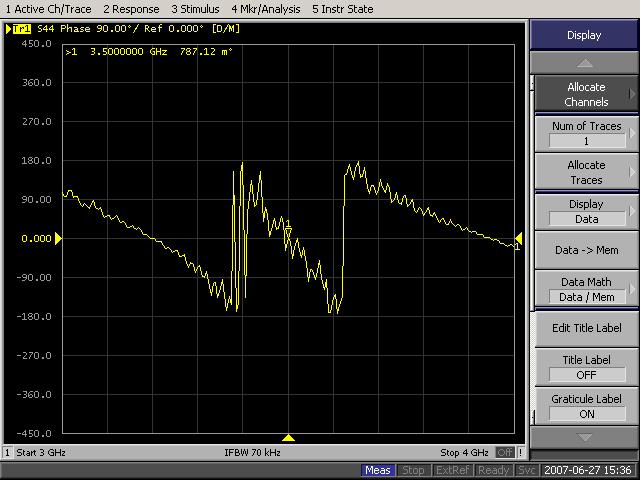

经过另一段六米长的测量结果
为什么会有毛次呢。。。。
幅度特性
天线直接接在VNA上
经过两段线缆，总长六米后的测量结果
经过另一段六米长的测量结果
相位特性
天线直接接在VNA上
经过两段线缆，总长六米后的测量结果
经过另一段六米长的测量结果
为什么会有毛次呢。。。。
抱歉有一张传错了
相位特性
直接连到VNA上的结果
感觉并不是线缆引起的问题，一般增加线缆幅度会衰减，群时延增加。
但是这些都没有出现，仅仅是在原来的基础上，附加一些震荡，比较奇怪。
可以描述一下测试框图和过程吗？
直接测的时候： VNA ANTENNA
4米加2米测量时：VNA 4米 双阴头 2米 antenna
6米测量时： VNA 6米 antenna
测量前都有校准的
