邻近信道功率比通常定义

05-08

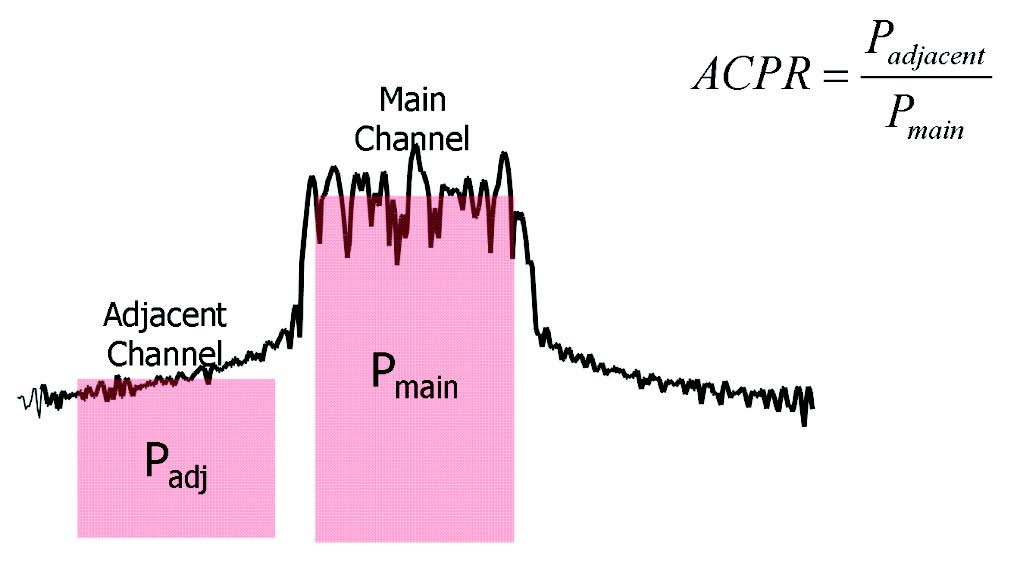

ACPR (Adjacent Channel Power Ratio)
邻信道功率比
邻近信道功率比通常定义为相邻频道(或偏移)内平均功率与发射信号频道内的平均功率之比。ACPR描述了由于发射机硬件非线性造成的失真大小。

不用加10lg或者20lg吗?这种定义一般都是分贝值吧

有点眼熟

这是通用定义方法,可以用用分贝表示啊。
ACPR= Padjacent(dBm) -  Pmain(dBm)

主信道功率泄漏到其上、下两个相邻信道的功率对邻近信道产生了干扰,这个干扰用ACPR来表征。邻近信道功率是由频谱增生引起的。带限数字调制信号应用于非线性放大器,由于三阶互调引起带限频谱的一部分漏到邻近信道。ACPR在许多无线标准中定义不同!主要差别是互调干扰的方式!即邻近信道功率是以何种方式影响到另一个提供信号的无线接收的。

微积分微积分微积分

好资料吧,顶起

ACLR?

一般常说的“带肩”或者“肩带比”也就是这个定义的延伸吧。

顶..................

刚接触学学!

ACLR的计算应该涉及到调制信号与双音信号之间的转换,这方面的文章如果有哪位大侠有,希望能够共享一下哈!
