之五:3GPP 36系列协议分析
05-08
2.协议篇

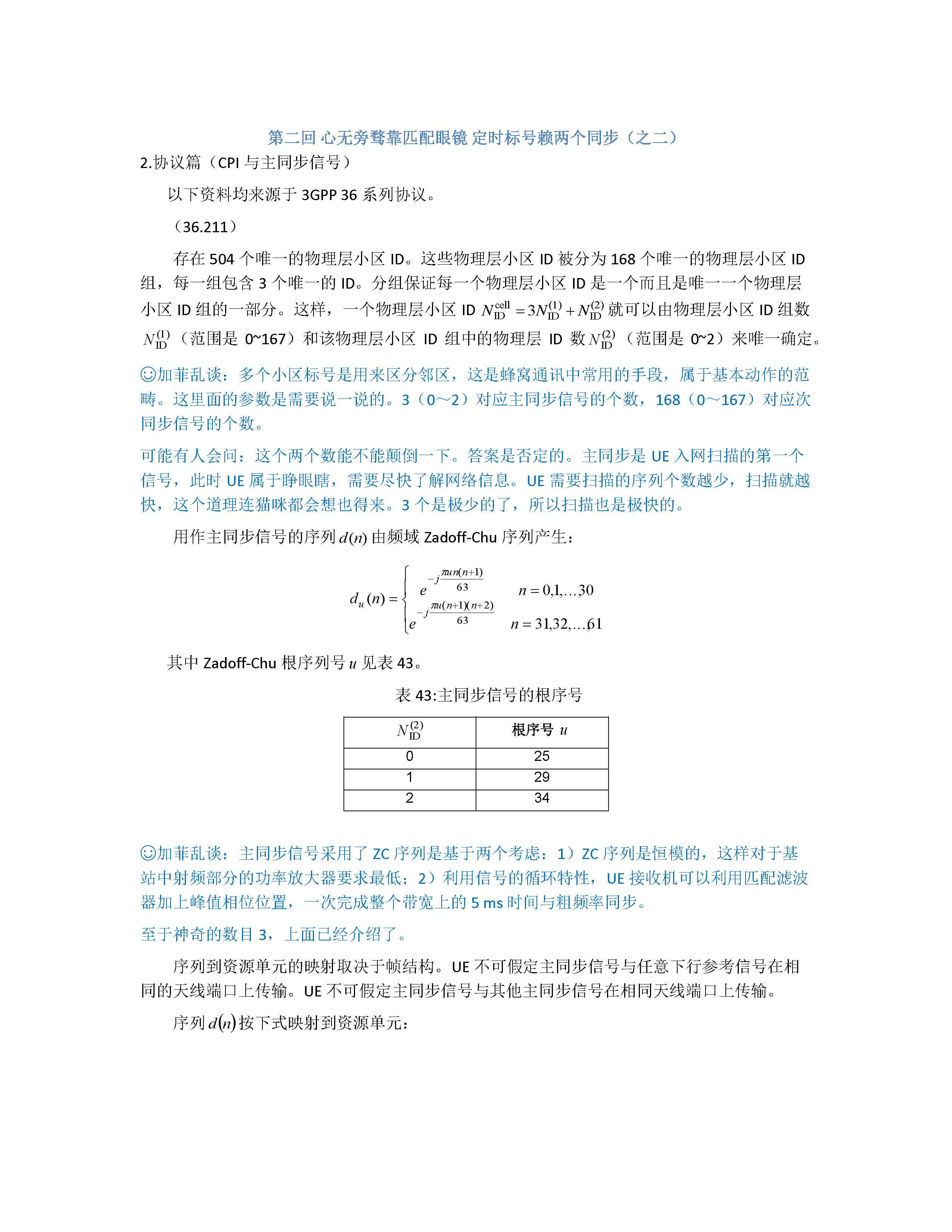

以下资料均来源于3GPP 36系列协议。
(36.211)
存在504个唯一的物理层小区ID。这些物理层小区ID被分为168个唯一的物理层小区ID组,每一组包含3个唯一的ID。分组保证每一个物理层小区ID是一个而且是唯一一个物理层小区ID组的一部分。这样,一个物理层小区ID
就可以由物理层小区ID组数
(范围是0~2)来唯一确定。
?加菲乱谈:多个小区标号是用来区分邻区,这是蜂窝通讯中常用的手段,属于基本动作的范畴。这里面的参数是需要说一说的。3(0~2)对应主同步信号的个数,168(0~167)对应辅助同步信号的个数。
可能有人会问:这个两个数能不能颠倒一下。答案是否定的。主同步是UE入网扫描的第一个信号,此时UE属于睁眼瞎,需要尽快了解网络信息。UE需要扫描的序列个数越少,扫描就越快,这个道理连猫咪都会想也得来。3个是极少的了,所以扫描也是极快的。

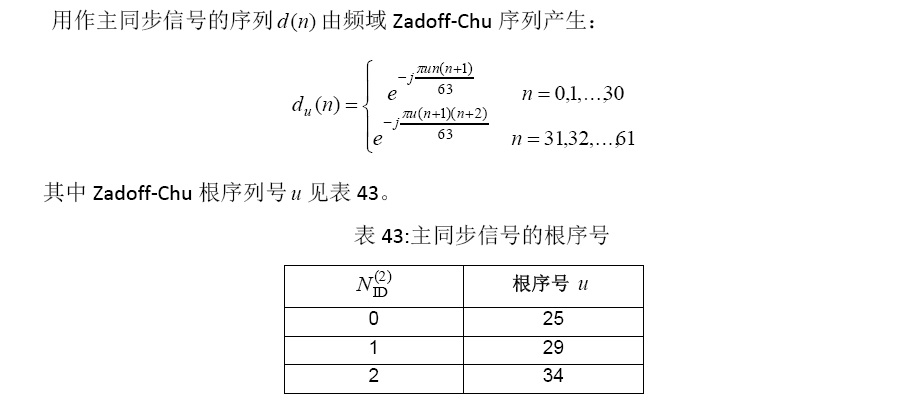

用作主同步信号的序列
由频域Zadoff-Chu序列产生:
三楼继续啊
本站加菲原创,谢绝转载。
更多内容详见:大V在线,加菲戏说LTE
?加菲乱谈:主同步信号采用了ZC序列是基于两个考虑:1)ZC序列是恒模的,这样对于基站中射频部分的功率放大器要求最低;2)利用信号的循环特性,UE接收机可以利用匹配滤波器加上峰值相位位置,一次完成整个带宽上的5 ms时间与粗频率同步。
至于神奇的数目3,上面已经介绍了。
序列到资源单元的映射取决于帧结构。UE不可假定主同步信号与任意下行参考信号在相同的天线端口上传输。UE不可假定主同步信号与其他主同步信号在相同天线端口上传输。

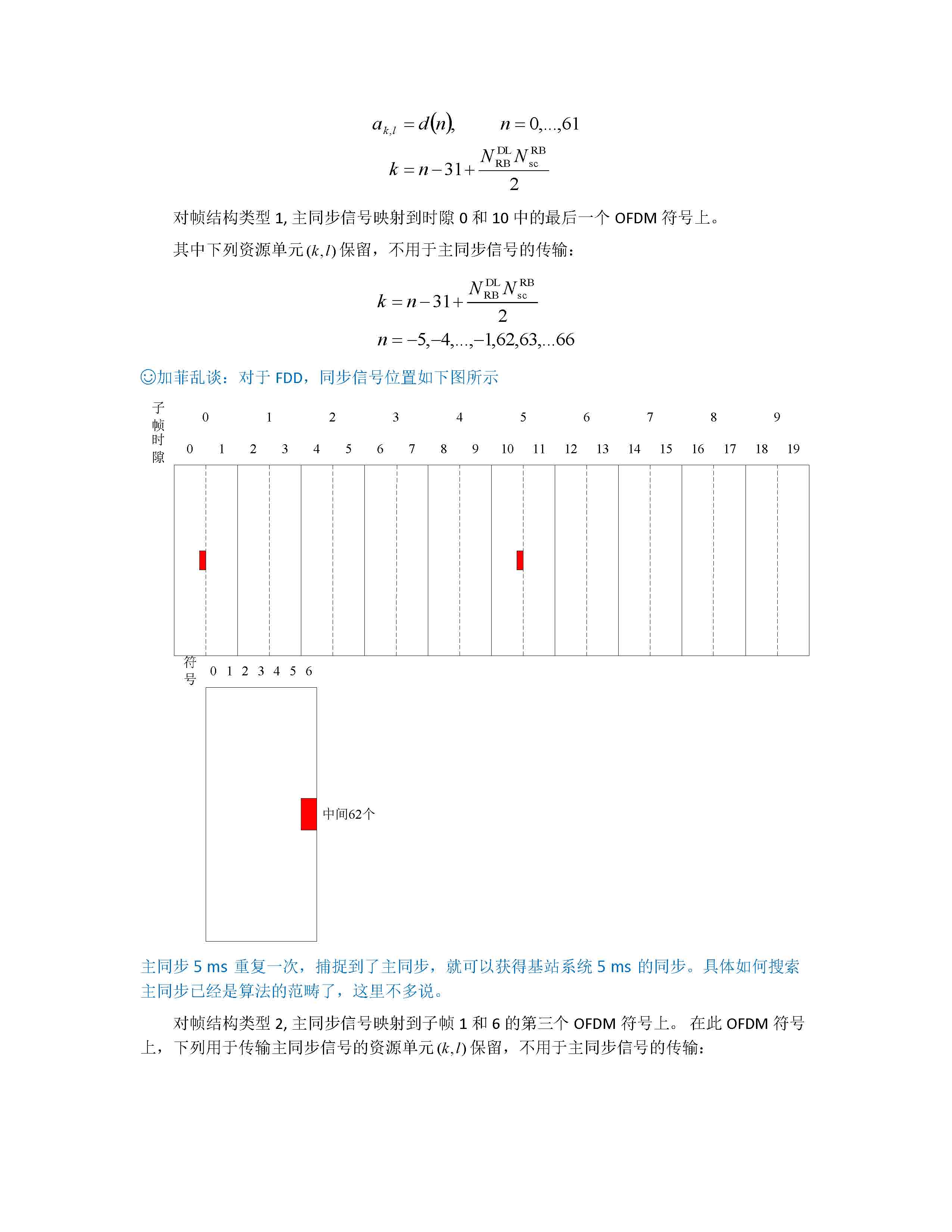

序列d(n)按下式映射到资源单元:

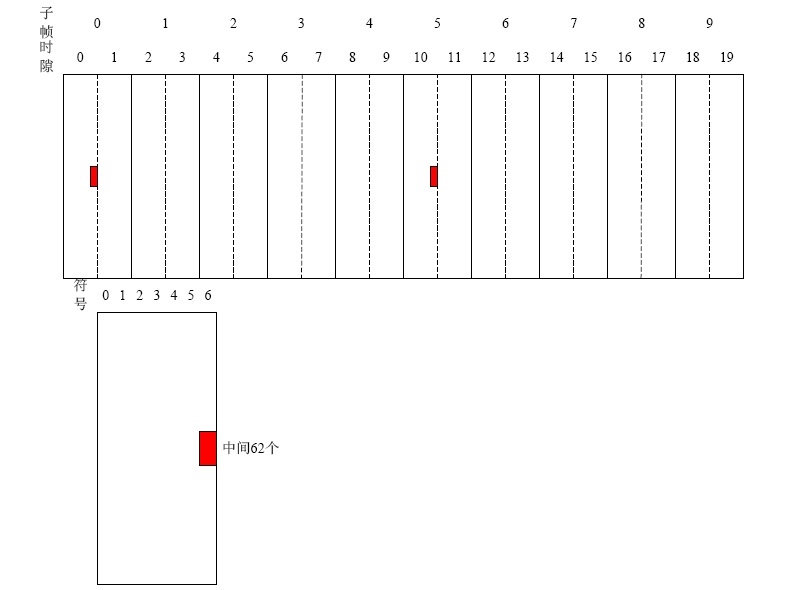

?加菲乱谈:对于FDD,同步信号位置如下图所示
主同步5 ms重复一次,捕捉到了主同步,就可以获得基站系统5 ms的同步。具体如何搜索主同步已经是算法的范畴了,这里不多说。
对帧结构类型2, 主同步信号映射到子帧1和6的第三个OFDM符号上。 在此OFDM符号上,下列用于传输主同步信号的资源单元保留,不用于主同步信号的传输:

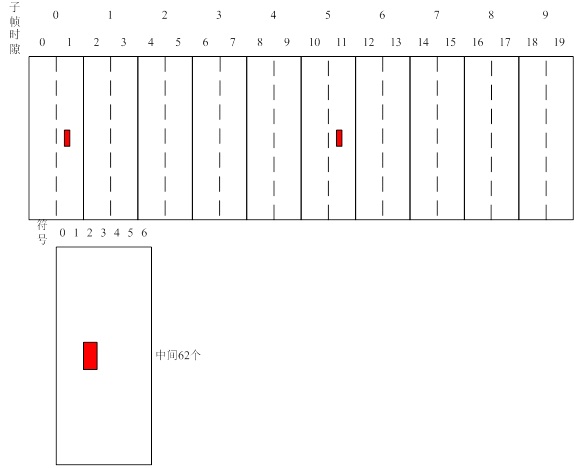

?加菲乱谈:对于FDD,同步信号位置如下图所示:
主同步5 ms重复一次,捕捉到了主同步,就可以获得基站系统5 ms的同步。至于为啥子FDD与TDD的位置不同,这是由于TDD特殊配置造成了。TDD系统中,基站发射的信号需要下行子帧里面发射。TDD系统与FDD系统不同,下行子帧不是时时刻刻都有的。为了排满所有下行公共信道,TDD就不得不脱离了FDD的设计。
有人说了:FDD完全按照TDD成不?这个可以有。但是,为什么实际中不同呢?话语权啊。TDD和FDD的争夺,老衲没见过TDD胜的。
本站加菲原创,谢绝转载。
更多内容详见:大V在线,加菲戏说LTE
社区微信公众平台已经申请完成,我们的精彩内容、最新活动,以及就业机会都会实时更新,公众平台微信号:eecommunity。
以下资料均来源于3GPP 36系列协议。
(36.211)
存在504个唯一的物理层小区ID。这些物理层小区ID被分为168个唯一的物理层小区ID组,每一组包含3个唯一的ID。分组保证每一个物理层小区ID是一个而且是唯一一个物理层小区ID组的一部分。这样,一个物理层小区ID
就可以由物理层小区ID组数
(范围是0~2)来唯一确定。
?加菲乱谈:多个小区标号是用来区分邻区,这是蜂窝通讯中常用的手段,属于基本动作的范畴。这里面的参数是需要说一说的。3(0~2)对应主同步信号的个数,168(0~167)对应辅助同步信号的个数。
可能有人会问:这个两个数能不能颠倒一下。答案是否定的。主同步是UE入网扫描的第一个信号,此时UE属于睁眼瞎,需要尽快了解网络信息。UE需要扫描的序列个数越少,扫描就越快,这个道理连猫咪都会想也得来。3个是极少的了,所以扫描也是极快的。
用作主同步信号的序列
由频域Zadoff-Chu序列产生:
三楼继续啊
本站加菲原创,谢绝转载。
更多内容详见:大V在线,加菲戏说LTE
先赞一下
其中Zadoff-Chu根序列号u见表 43。
表43:主同步信号的根序号
?加菲乱谈:主同步信号采用了ZC序列是基于两个考虑:1)ZC序列是恒模的,这样对于基站中射频部分的功率放大器要求最低;2)利用信号的循环特性,UE接收机可以利用匹配滤波器加上峰值相位位置,一次完成整个带宽上的5 ms时间与粗频率同步。
至于神奇的数目3,上面已经介绍了。
序列到资源单元的映射取决于帧结构。UE不可假定主同步信号与任意下行参考信号在相同的天线端口上传输。UE不可假定主同步信号与其他主同步信号在相同天线端口上传输。
序列d(n)按下式映射到资源单元:
?加菲乱谈:对于FDD,同步信号位置如下图所示
主同步5 ms重复一次,捕捉到了主同步,就可以获得基站系统5 ms的同步。具体如何搜索主同步已经是算法的范畴了,这里不多说。
对帧结构类型2, 主同步信号映射到子帧1和6的第三个OFDM符号上。 在此OFDM符号上,下列用于传输主同步信号的资源单元保留,不用于主同步信号的传输:
?加菲乱谈:对于FDD,同步信号位置如下图所示:
主同步5 ms重复一次,捕捉到了主同步,就可以获得基站系统5 ms的同步。至于为啥子FDD与TDD的位置不同,这是由于TDD特殊配置造成了。TDD系统中,基站发射的信号需要下行子帧里面发射。TDD系统与FDD系统不同,下行子帧不是时时刻刻都有的。为了排满所有下行公共信道,TDD就不得不脱离了FDD的设计。
有人说了:FDD完全按照TDD成不?这个可以有。但是,为什么实际中不同呢?话语权啊。TDD和FDD的争夺,老衲没见过TDD胜的。
本站加菲原创,谢绝转载。
更多内容详见:大V在线,加菲戏说LTE
社区微信公众平台已经申请完成,我们的精彩内容、最新活动,以及就业机会都会实时更新,公众平台微信号:eecommunity。
这次的内容上传上来真是不容易,辛苦小编啦
图文并茂,加菲大侠辛苦啊
再赞一次,大家辛苦
手动点赞
一直在跟随,辛苦,点赞了
辛苦辛苦
怎么会出现两个FDD,下面那个应该是TDD吧?
TDD的主同步信号是在子帧1和6的第三个ofdm符号上,为什么下面那个图位置是在子帧0和子帧5?
