之十一:PCFICH介绍
2.协议篇:PCFICH层部分
以下资料均来源于3GPP36系列协议。
(36.211)
1.1 物理控制格式指示信道

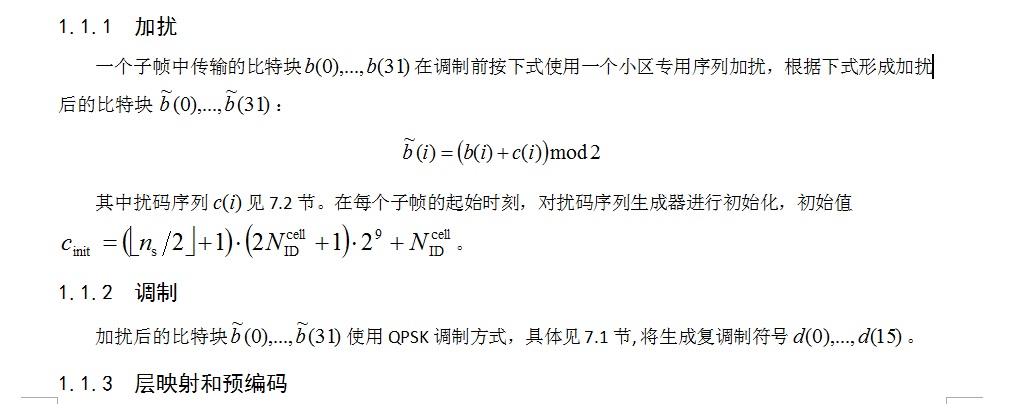

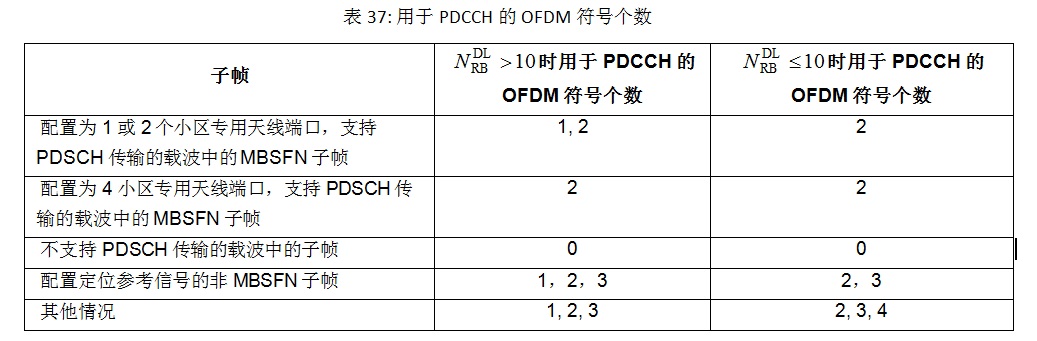

物理控制格式指示信道承载一个子帧中用于PDCCH传输的OFDM符号个数信息。一个子帧中可用于PDCCH传输的OFDM符号集合如表所示37。
PDCCH上的OFDM符号数大于0时,传输PCFICH。
?加菲乱谈:第三列是小带宽的系统,OFDM符号数是约定的,这样达到一种控制信息与数据业务的平衡。这不是常用情况,按下不表。
实际上,目前能够遇到的也就是第二列后面两行的情况,所以FDD可能的CFI永远是3总情况,对应1、2、3个OFDM符号被PDCCH占用的情况。
?加菲乱谈:TDD多了这个情况,对应于特殊子帧。也就是说:特殊子帧的PDCCH符号数目为1-2两种。

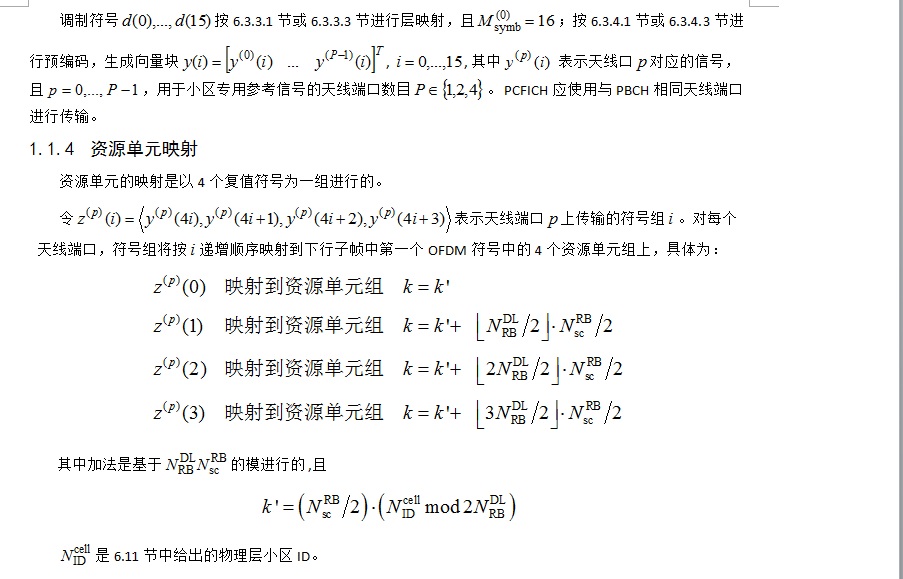

?加菲乱谈:一堆公式均莫慌,计算一下就OK。假设20 MHz带宽系统一般情况下NcsRB =12, NRBDL =100,设NIDcell=35那么
k’ = (100/2)?(35mod 2*100) = 50 * 35 = 210
四个组的位置k分别为:210、510、810和1110。这个在频率上是均与的,有效保证了频率分集。对应不同的NIDcell,k的位置不同防止邻区干扰。
然后,然后每个组里面的4个符号如何处理呢?且看:
当符号<z(i), z(i+1), z(i+2), z(i+3)>向资源单元组映射时,z(i)映射到资源单元组中没有用于传输参考信号的资源单元(k,l)上,按照k和l的增序进行映射。在只配置一个小区专用参考信号时,进行映射的时候,假设同时存在天线端口0和1上的小区专用参考信号,其他情况下则假定小区专用参考信号数等于实际使用小区专用参考信号的天线端口数。终端不能任意假定预留给参考信号的资源单元没有用于参考信号传输。
?加菲乱谈:这段在211关于下行的最前面,注意到的举手!
注意啊,有RS的地方要躲掉。
本站加菲原创,谢绝转载。
