请教网络匹配器计算-附件

05-08

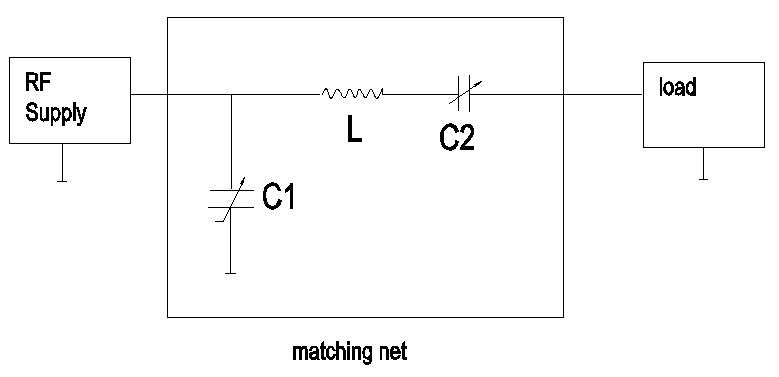

请教大侠一个问题,现有一L型匹配网络,电路图为: RF-L-C2-Load,另在射频RF与电感L之间有一电容C1接地,电感L与C2串联,C1和C2是可调电容,L为定值,不可调。若需要该匹配网络阻抗值为【(2.7~45)-j70】欧姆 。可调电容C1是0~1000pf,C2应该为0~?比较合适,还有L定为多少?(其中射频频率分别为13.56MHz,27.12MHz,40.68MHz,100MHz)
如果能给出计算公司最好了,呵呵
我的电话13812148075(你可发短消息给我,我给你打回去。),qq52263242,msn:singlebug@msn.com。 不好意思,附件在这儿
请教大侠一个问题,现有一L型匹配网络,电路图为: RF-L-C2-Load,另在射频RF与电感L之间有一电容C1接地,电感L与C2串联,C1和C2是可调电容,L为定值,不可调。若需要该匹配网络阻抗值为【(2.7~45)-j70】欧姆 。可调电容C1是0~1000pf,C2应该为0~?比较合适,还有L定为多少?(其中射频频率分别为13.56MHz,27.12MHz,40.68MHz,100MHz)
如果能给出计算公司最好了,呵呵
我的电话13812148075(你可发短消息给我,我给你打回去。),qq52263242,msn:singlebug@msn.com


怎么没人顶呢!
大虾们,出来啊

频带太宽,靠一级匹配不好做

关注中!兄台应当也是在作输出天线的匹配吧,有意互相学习一下,我跟你做的频段不一样,我做在315M的。
我看了一下,你的LOAD没有给出啊?不好算哦。

ding yixia



我也在学习这个

Q值能行吗?不能帮你啊
