调制板COFDM无线图像传输三合一调制模块
05-08
一、产品介绍：
编码调制一体化模块体积小功耗低，完全符合DVB-T标准，支持标准的COFDM调制和标准MPEG2编码，支持标准的视频信号输入模式，平衡的立体声输入，各种电气性能完全符合ETSI EN 300744的标准要求。 COFDM编码调制一体化调制板的优良设计可以帮助您更方便快捷的完成COFDM调制标准的无线图像传输设备，提供给数字广播,安防系统，公安、武警、消防等领域应用。可以根据用户的要求实现加密和单项数据传输 单芯片的数字调制处理技术
一体化的编码调制设计
超线性的数字预失真（Digital Predistortion）高中频输出
体积小功耗低
支持标准模拟的音频/视频前端输入
MER>45dB

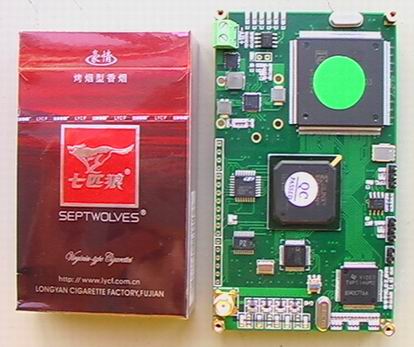

二、图片展示：
三、技术参数：
调制模式：COFDM 2K QPSK
码 率：1/2
保护间隔：1/32
射频带宽：8MHz
阻 抗：50欧姆
输出电平：-16dBm ~5dBm
频率稳定度：2ppm
谐 波：≦－60dB
杂 散：≦－60dB
MER：≧42dB
视频输入：1路PAL/NTSC
视频压缩：MPEG-2 4:2:0
电 源：DC10~14V
模拟视频： CVBS
使用环境: -20～50度
外型尺寸：9CM×5.8CM
四 应用领域：
1．数字广播发射应用
2．无线视频传输应用
编码调制一体化模块体积小功耗低，完全符合DVB-T标准，支持标准的COFDM调制和标准MPEG2编码，支持标准的视频信号输入模式，平衡的立体声输入，各种电气性能完全符合ETSI EN 300744的标准要求。 COFDM编码调制一体化调制板的优良设计可以帮助您更方便快捷的完成COFDM调制标准的无线图像传输设备，提供给数字广播,安防系统，公安、武警、消防等领域应用。可以根据用户的要求实现加密和单项数据传输 单芯片的数字调制处理技术
一体化的编码调制设计
超线性的数字预失真（Digital Predistortion）高中频输出
体积小功耗低
支持标准模拟的音频/视频前端输入
MER>45dB
二、图片展示：
三、技术参数：
调制模式：COFDM 2K QPSK
码 率：1/2
保护间隔：1/32
射频带宽：8MHz
阻 抗：50欧姆
输出电平：-16dBm ~5dBm
频率稳定度：2ppm
谐 波：≦－60dB
杂 散：≦－60dB
MER：≧42dB
视频输入：1路PAL/NTSC
视频压缩：MPEG-2 4:2:0
电 源：DC10~14V
模拟视频： CVBS
使用环境: -20～50度
外型尺寸：9CM×5.8CM
四 应用领域：
1．数字广播发射应用
2．无线视频传输应用
