关于二极管激光器的调制。大虾小虾都来聊聊。
05-08

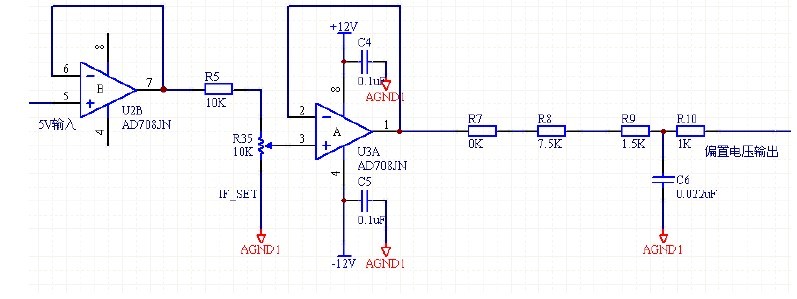

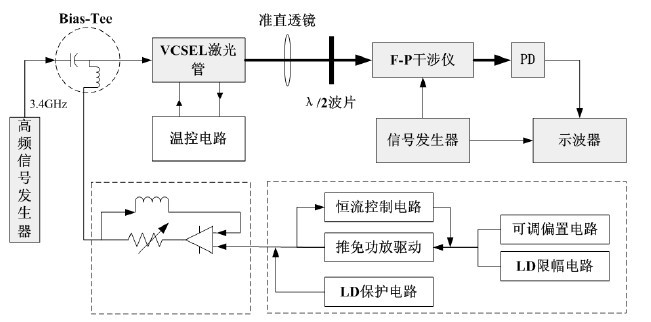

我的目的是要将3.4GHz左右的信号调制到激光器(VCSEL)里面,目前使用的办法是用驱动芯片,市面上卖的SFP模块也是采用这种方式。但是我看文献上别人并没有采用驱动芯片,而是直接将射频信号放大到5dBm左右然后通过电容直接耦合到激光器的输入管脚。如下图,下图是总的连接关系框图,上图是阻抗匹配部分的具体电路图。我想问的问题是:我们要将射频信号耦合到激光器,那么应该是在激光器上做阻抗匹配,但是这里却在偏置电路上作阻抗匹配,这样一来岂不是射频信号通过偏置电路跑掉了?

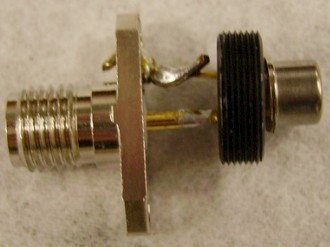

第二个问题也是关于这个项目。为了减小反射和衰减我们通常都用微带线做阻抗控制,但是文章上这张图片显示,他们的激光器是直接焊接在SMA接头上,这样类似于飞线,根本没有阻抗控制的可能,这样信号怎么能调制进去?
第二个问题也是关于这个项目。为了减小反射和衰减我们通常都用微带线做阻抗控制,但是文章上这张图片显示,他们的激光器是直接焊接在SMA接头上,这样类似于飞线,根本没有阻抗控制的可能,这样信号怎么能调制进去?
技术贴 支持一下
我是小虾
这个东西不错额
射频上有扼流,就不会跑到偏置了
同轴为何不能直接焊?只要阻抗一样的话.和微带没什么关系
这个系统是干啥的?光学干涉测量系统吗?给说说额
