+原创S、X、Ku波段微波幅度均衡器
自己研究的微波幅度均衡器
原理图：
S波段幅度均衡器采用LC并联枝节，用ADS原理图-版图联合仿真，
X波段和Ku波段用HFSS仿真
因为现在我电脑的ADS2011的licence出问题了，没办法贴仿真结果，只好直接上实物照片和测试结果了
这是测试结果S21、S11、S22
该L波段幅度均衡器工作频段为1.5~2.6GHz，均衡幅度5dB，S11和S22均在-10以下。
幅度均衡器原理

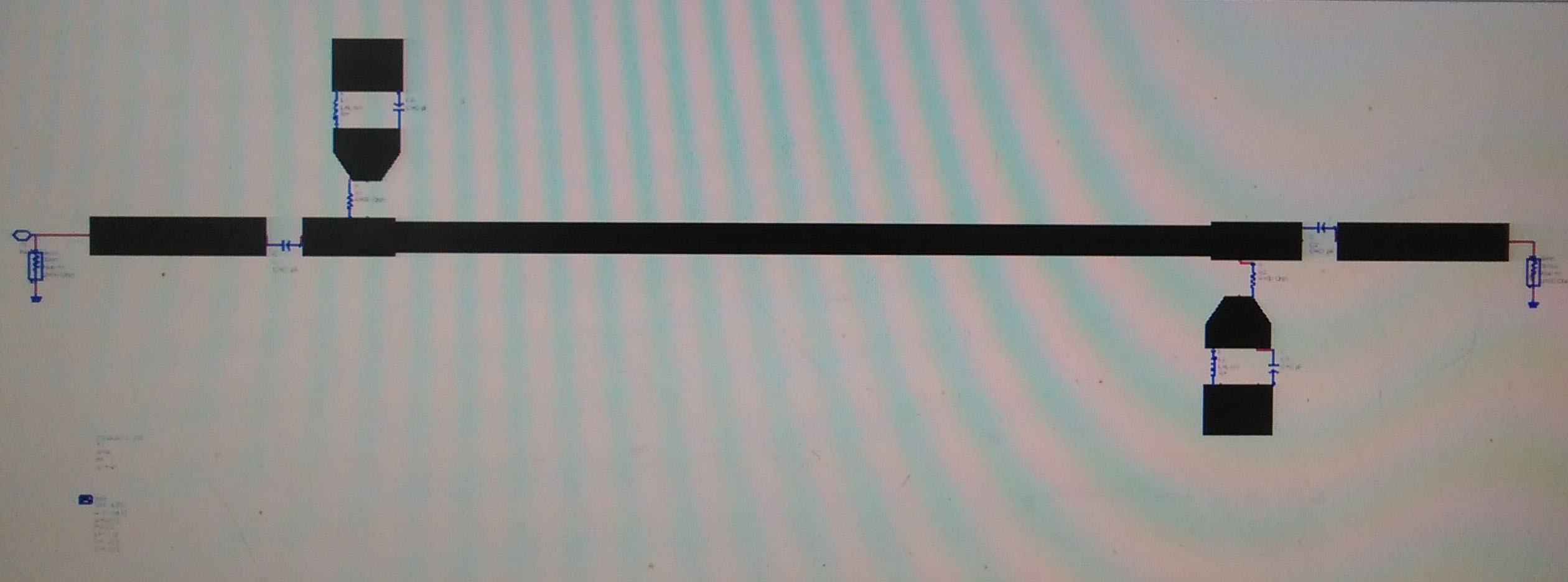

L波段幅度均衡器仿真图
L波段幅度均衡器实物
L波段S21
L波段S11和S22
X波段仿真模型
X波段实物
X波段S1
X波段S11、S22
性能是：工作频率8~12GHz；
均衡幅度：2dB（这个其实是可以根据实际需求调节吸收电阻来改变均衡幅度的）；
S11、S22：<-18dB、在8~11.5GHz<-20dB
X波段S11、S22
Ku波段幅度均衡器，实际根据项目需求是9~15GHz
具体指标是：
工作频段：9~15GHz；
均衡幅度:3dB;
S11、S22：<-10dB。个人觉得在这个频段，我手工焊接SMA头能有这个S11和S22出乎我的意料

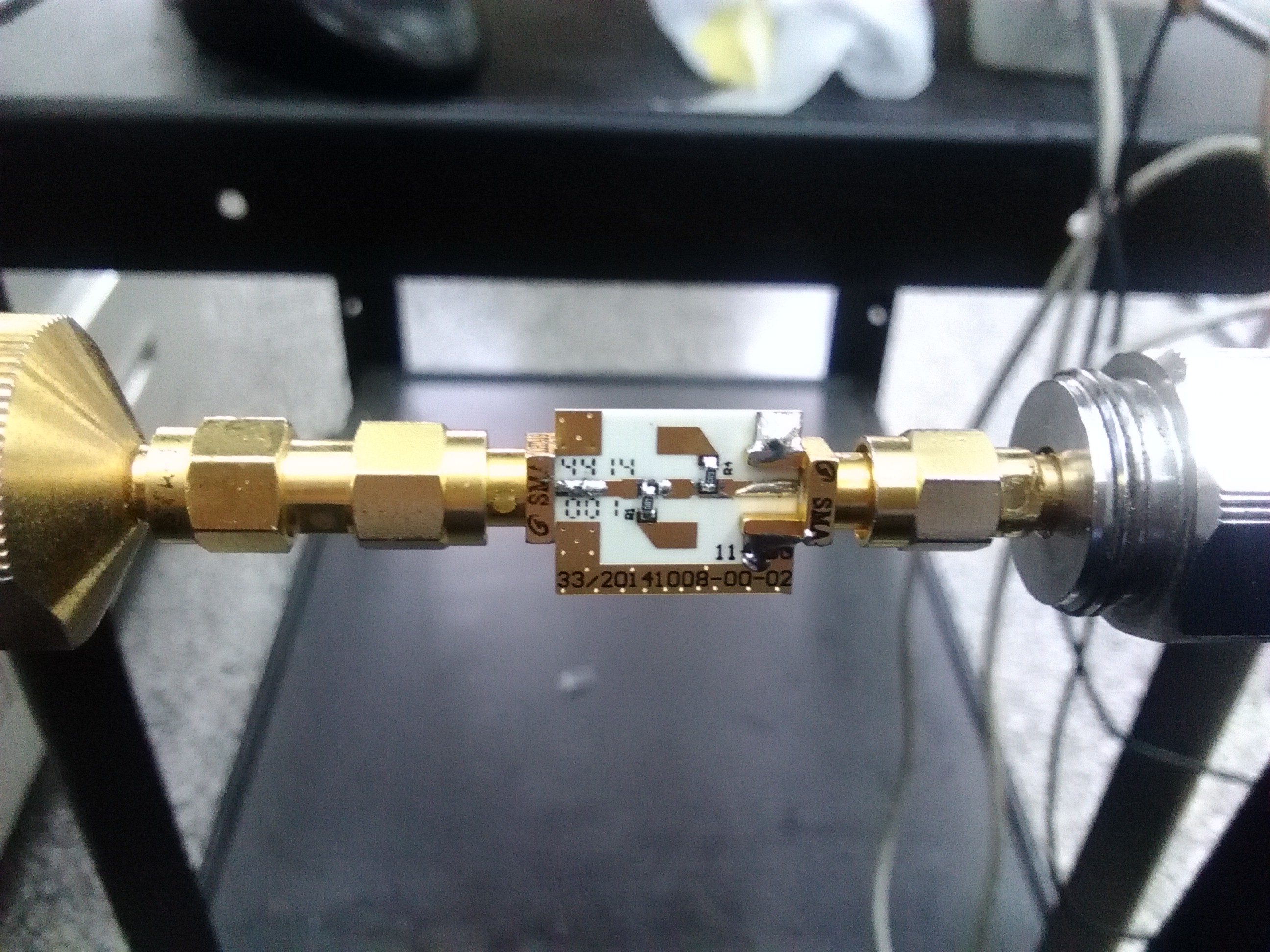

Ku 实物图
Ku波段幅度均衡器S21：
Ku幅度均衡器S21

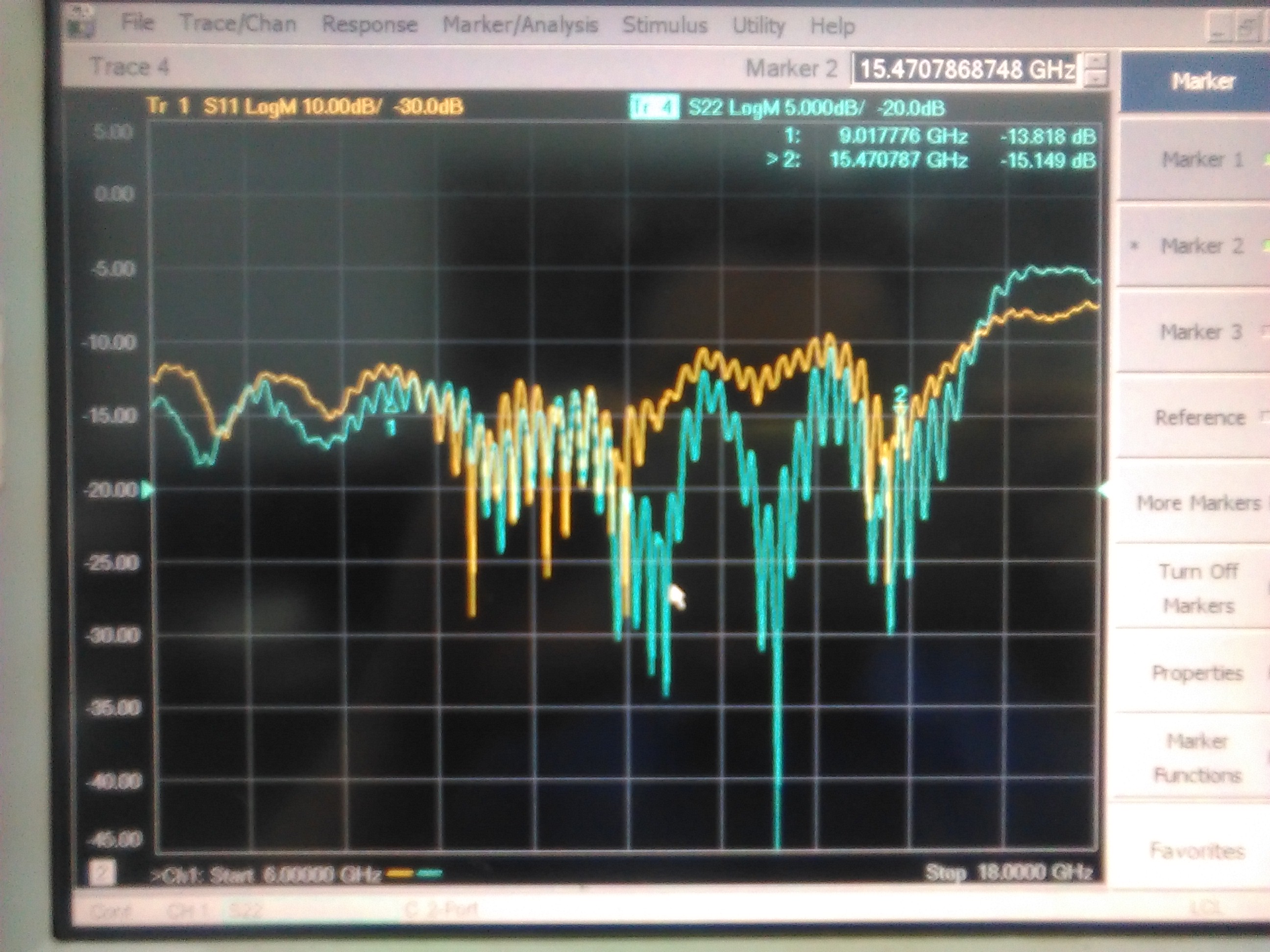

Ku幅度均衡器S11、S22：
Ku波段均衡器S11、S22
赞！效果真不错！
对了，ADS的license好像社区里有的，同时也欢迎大家上传一些有效的license，让小编的ADS运行起来
点赞！大神般的存在，以往以后和您多多学习
小编： 能不能问一下你在这么高频段的SMA接头用的哪一种 在哪买的。 焊接有什么要求吗?
小编有介绍的，SMA头是自己纯手工焊的，膜拜
就是普通的SMA头，其实SMA接头的设计频率是到18GHz，只不过到那个频段，一方面是频率高，一方面是其他的原因（例如焊接，接头空隙，同轴电缆的问题等）导致实际使用的时候在十几个G时比较难有好的性能。
给测试夹具专门有压接的头，2.92的，不用焊接。SMA改良之后抄到23G性能依然很好，主要是固定内芯的工艺比较复杂。
感谢分享，支持！
S21好像不对吧，不应该是倒钟型的吗
S21好像不对吧，不应该是倒钟型的吗
我做这个的目标是为了调整放大链路中放大器增益随着频率增大而下降这个问题，所以不需要做成倒钟形的。这个具体如何均衡是需要看具体应用的，
请问一下小编，我按照均衡器的结构，仿真了一个一阶的模型，幅度均衡效果很好，但是S11很差，还在-5以上，说明我的均衡是靠反射达到的结果 而不是靠电阻吸收而成的，这样的原因是为什么呢?我是在HFSS里面设置了一个RLC边界条件设定的电阻。
我的模型里面在中间都有一个四分之一波长的传输线（阻抗不是50 Ohm，这是要优化的），这个传输线虽然有点长，但它的作用就是为了达到很好的驻波
