华为路由器EA-2204电路内部结构及电路分析
05-08
有图有真相，先上图！

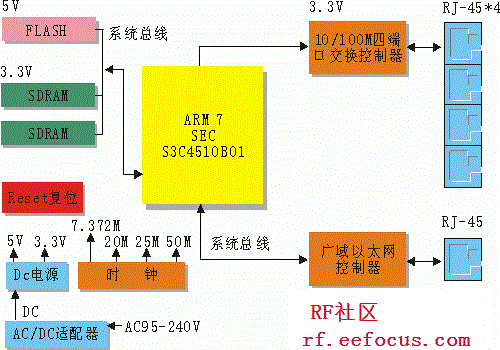

从电路框图看，外置的AC/DC电源适配器将市电变换成直流，再经过DC稳压滤波给整个电路提供5V和3.3V DC稳定工作电源。时钟电路为 CPU 、RAM和各种控制 芯片 提供7.372M、20M、25M、50M的工作时钟信号。 EA -2204核心是一颗ARM7 处理器 ，通过系统总线连接FLASH和SDRAM，路由器上电后， CPU 从FLASH中读取程序和配置数据进行初始化，SDRAM为程序运行和数据处理提供临时 存储 空间。 CPU 复位电路在系统上电或电源异常又恢复。
EA-2204路由器采用外置电源适配器连接市电供电。该电源适配器内部采用开关电源，具有AC电压适应范围宽、重量轻、输出电压稳定、效率高等特点。它适用于世界各地区，可以在市电电压95V到240V范围正常工作，提供5V直流稳定输出。
5V直流经路由器背板电源插座输入，经过电感滤波，分两路给整个电路供电。一路直接供给工作电压为5V的电路，另一路通过集成电路PJ1084进行电压变换，得到部分电路工作所需要的3.3V电压。
从电路框图看，外置的AC/DC电源适配器将市电变换成直流，再经过DC稳压滤波给整个电路提供5V和3.3V DC稳定工作电源。时钟电路为 CPU 、RAM和各种控制 芯片 提供7.372M、20M、25M、50M的工作时钟信号。 EA -2204核心是一颗ARM7 处理器 ，通过系统总线连接FLASH和SDRAM，路由器上电后， CPU 从FLASH中读取程序和配置数据进行初始化，SDRAM为程序运行和数据处理提供临时 存储 空间。 CPU 复位电路在系统上电或电源异常又恢复。
EA-2204路由器采用外置电源适配器连接市电供电。该电源适配器内部采用开关电源，具有AC电压适应范围宽、重量轻、输出电压稳定、效率高等特点。它适用于世界各地区，可以在市电电压95V到240V范围正常工作，提供5V直流稳定输出。
5V直流经路由器背板电源插座输入，经过电感滤波，分两路给整个电路供电。一路直接供给工作电压为5V的电路，另一路通过集成电路PJ1084进行电压变换，得到部分电路工作所需要的3.3V电压。
