各位大神,单管功放输出端加磁环巴伦有什么作用?

05-08
新手,看到一个方案,单管(RD06HHF)做功放,只有输出端一侧加了两个磁环,绕2圈细同轴线,不知是什么作用,求大神解答


看着像变压器巴伦,不知做什么用的?匹配?


看着像变压器巴伦,不知做什么用的?匹配?

扼流作用吧

磁环的作用主要是影响同轴传输线的磁化电感,优化输出电路的工作带宽和传输效率

阻抗变换的干活,八个字符


看着像变压器巴伦,不知做什么用的?匹配?
应该有匹配的作用,同轴线的保护层还起有漏极供电作用,不明白的是,具体怎么样做到的阻抗匹配呢?怎么把管子的输出阻抗匹配到50欧,之后进行传输呢


看着像变压器巴伦,不知做什么用的?匹配?

扼流作用吧
扼流应该是左下和右上的电感吧 这个是磁环+同轴线组成变压器做匹配用

磁环的作用主要是影响同轴传输线的磁化电感,优化输出电路的工作带宽和传输效率
按照您的说法,您觉得这个案例是怎么样做阻抗匹配的呢?我分析不出来输入阻抗匹配和输出阻抗匹配电路,求指点,点透可加分

阻抗变换的干活,八个字

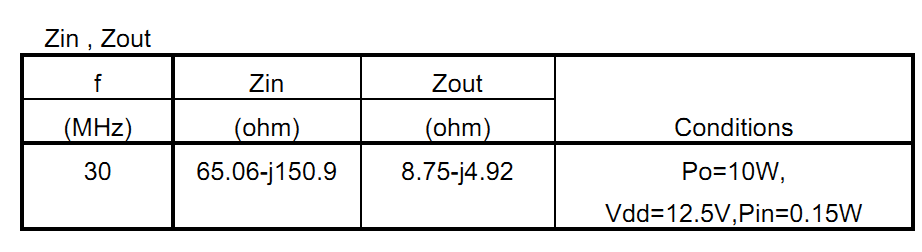

您能详细说说吗?这个是管子datasheet给出的输出阻抗,怎么做到8.75-j4.92匹配到50欧呢?传输线变压器做阻抗变换,是不是只有固定绕法、只能做固定比值的阻抗变换呢,比如1:1,1:4,1:9,还有这个案例的输入阻抗匹配是怎么实现的?
