MT6735+MT6328 充电控制异常

充电部分原理图看下。
我这边35用BJT充电量产好几个板子，没出现过。

帮顶 坐等高手

坐等指点

坐等指点

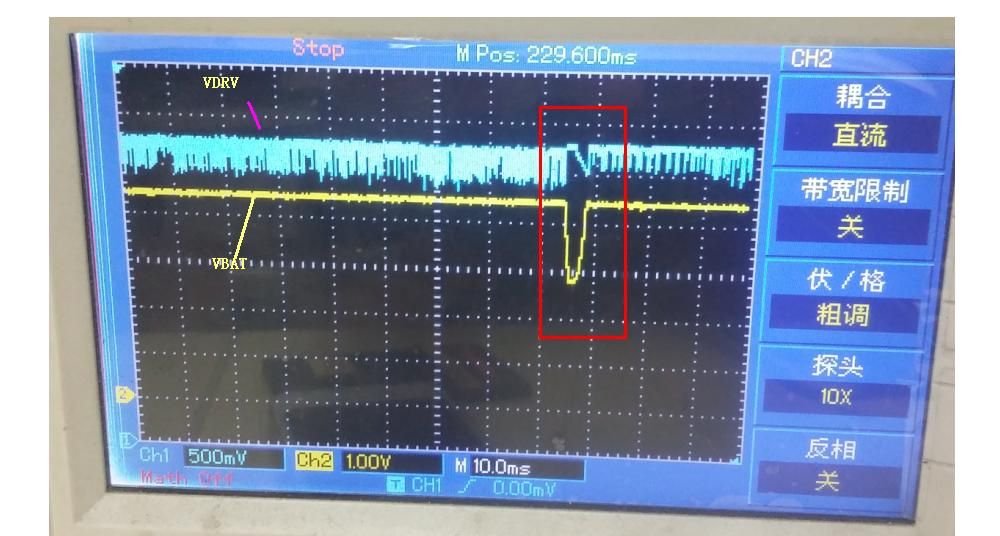

我怎么觉得更有可能是因为Vbat先出现异常。
主板虽然没下程序，只要插上USB，电源管理IC和CPU里面Boot ROM程序还是会自动上电运行的，如果给Vbat供电的电源（电池或者台式电源）内阻太大，或者这部分系统开启后存在短路问题，就会造成Vbat被拉低。
可以检查一下
1）换内阻小的电源再测量，看波形是否有变化；
2）不插USB，用程控电源供电后按开机键，看Vbat的电压和电流是否正常?

是不是充9停1的问题， 如果是的话, 可以看下你选择的BJT 和 偏执等等是否正常, 物料是否有贴错,请小编事后把问题解了,也请一并把答案发出来,让大家知道,感谢

是啊，小编没有声音了?
现在问题解决的怎么样?最后确认的原因是什么，还是给大家分享一下，否则后面没有人愿意帮你了！

很抱歉很久没有上来了，项目改版了，但是这个问题还是存在。有高手指点一下么?

充9秒停一秒啊，应该正常呀

只接了USB充电线，还没有接电池，应该还没有进入充电状态。
楼上有遇到过这个问题么?

如果没有检测到电池，充电会被停止的。
小编最好先仔细检测下电路图有没有问题，另外看看料有没有贴错。我觉得这个问题的原因应该是很简单的。只是暂时没有找到。

楼上，能留个qq或者微信等联系方式么，能不能和你请教。确实查了很久，还没有找到原因，马上量产，急！
我的qq是352033445

不接电池确实没有进入充电状态
首先，有几点疑问，手机能正常开机吗?接上电池可以充电吗?

不接电池插充电器，会根据PMIC default的设置去充电，VBAT网络上的电容群可以看成小电池，此时VBAT 电压上升较快，同时PMIC完成上电时序软件启动(开机时会关闭充电)，分两种情况：1. 软件检测电池不在位，走下电流程 2. VBAT电容群电量撑不到电池检测部分，电压直接掉到UVLO以下，硬件掉电。 掉电后因为chager还在，会循环重复这一个流程，从VBAT波形看可以看到锯齿波，VBUS上也可以看到充电电流，另外一个掉电应该是watchdog time out，应该是平台保护机制吧

大神！对MTK平台的运行机制很清楚啊！有没有这方面的文档，想看下.

膜拜大神。透彻。

专业供应深港MTK套片：2G： MT6261D MT6260D MT6261M MT6260A
4G：MT6795 MT6755 MT6753 MT6735 MT6752
3G :MT6580 MT6582 MT6572
平板芯片：MT8735 MT8382 MT8127 MT8163
穿戴设备：MT2601 MT2503
有需求请联系：林生 电话：15014010664 QQ:616684804

是不是VBAT到CHR_LDO的那颗电阻贴错了?

小编分析的怎么样了

小编怎么样了?

我现在也碰到充不了电的情况

我的图上怎么没看到那颗电阻呢?没有那颗电阻就不能充电吗?
