请问射频调匹配铜管接的是哪个脚

对，就是测射频信号的

你说的射频铜管是不是是cabel? 或者说半钢? 用来焊接到板子上测试射频信号的?

cable?

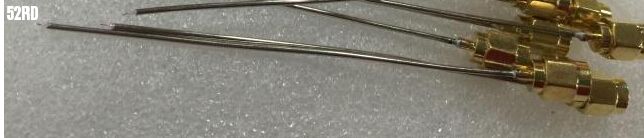

你说的可是这样的?

你们俩聊得好像跑题了。调试哪个频段就焊在PA对应的哪个band输出端。

难道这个还要探讨下去吗?大家都明知的事

你知道，不代表别人也知道呀！要不人家怎么会在这里问呢！

帮顶一下

哈哈。我们都错怪了小编了。小编的意思是问接到哪个引脚。前提是PA输出或者射频开关输出吧?
我猜的。其实我也不知道小编想问什么

评论比主题精彩

哈哈，回复小编，“铜管”的外层接地，就近接地，“铜管”的芯子连接到你要测试的PA输出那里。

补充，芯露出来尽量少~要不然寄生电感会比较大，影响测试精度的。
这个“铜管”叫开口电缆，外层是地，相当于普通射频电缆的外面的编织的金属屏蔽层，内部的芯就是传导信号的内导体。

小编的问题问的不是很清楚，让别人造成误解。

我是来看热闹的

LZ去哪了，还没现身

7i 8i i u llkjhg

小编已跑

我是来看热闹的

大家快去找小编

除了芯露出来要尽量少之外 还有几点要注意
一个是铜管长度不宜过长
理想上 量S参数前 未接任何待测物时
其S11的Smith Chart应该长这样



也就是完全的Open

当然你会说 反正Port Extension可以把铜管校掉

但是 如果铜管过长 便无法完全校掉 如下图



那么当你实际上去量PCB时 你量到的阻抗 其实包含了铜管
也就是说 此时你量到的PCB阻抗 是不准的 是有误差的
你若根据不准的阻抗去做匹配 你调出来的匹配 永远不会好

而且 不管是PCB走线 还是铜管 都一样
只要长度一长 其50奥姆就会偏掉 那就会导致Mismatch Loss
换言之 当你实际去量PCB的Insertion Loss时 因为包含了铜管本身的Mismatch Loss
以至于你量出来的Insertion Loss 会比PCB实际的Loss还大

因此常有人误解 单纯量Insertion Loss 因为不看阻抗
所以不需要校正
这是不对的观念 你量出来的阻抗错误 会连带使你量出来的Loss过大
简单讲 只要用到铜管量S参数 不管是S11 还是S21
Open/Short/Load校正跟Port Extension就是要做
而且铜管长度不宜过长

那或许有人说 OK~！ 那当我把铜管接上去时
若S11确实就是理想的Open 一个小点在Smith Chart最右边
表示我校正跟Port Extension都正确完成 那就可以开始量PCB的S参数吧

这说法对一半
我们分析一下实际状况吧
你剪好了铜管 然后去作校正跟Port Extension



确实就是理想的Open 一个小点在Smith Chart最右边

但是 当你实际去量PCB时 有可能会弯折铜管



而弯折 是会让阻抗偏移的 换句话说 你若此时再把弯折过的铜管
拿去接网分 会发现阻抗并非如一开始 那么理想的Open



所以正确的做法是 你要先把铜管 依据你方便焊接的角度做弯折
然后拿弯折过后的铜管 去作Port Extension 直到如下图



此时才可以开始去作量测

再来是接地 有些Pad在板边 如果像下图
这样其实不对 因为没有足够的接地



正确应该如下图



所以为啥前面说 实际上在量测PCB参数时 铜管有可能会弯折
原因之一就是 你得确保铜管有足够的接地

除了接地要足够 要尽可能大
还有一点 接地的位置 要离Pad越近越好
所以用下图为例 你接地之处 应该是黄圈 而不是红圈
因为黄圈离Pad较近




重点来了 如下图 若黄圈离Pad较近 但可以接地之处只有一点点
红圈可以有足够的接地 但是离Pad较远
请问要选哪一个?



答案是 你两个都选
不管怎样 接地之处 一定要极接近Pad
所以在Pad附近 先找个可以接地的地方 是当务之急
所以像黄圈 不管地多小 你就是要焊锡

如果觉得黄圈的地不够大 那就是再找个可以有足够接地的地方
再作补强 也就是红圈处

否则 不管是地不够大 或是地离pad太远
都会使量出来的Loss过大

恩 这几天已经知道了 谢谢大家

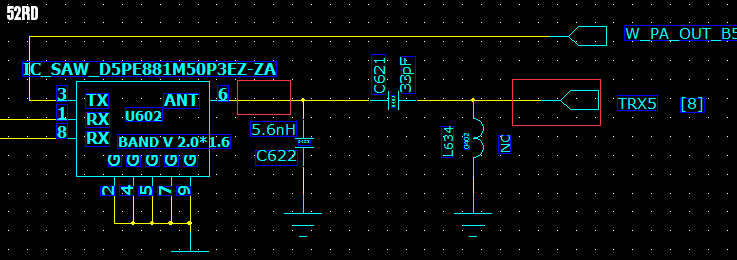

小编 你是用网分调匹配吗?请教下如果用网分调双工器TRX的匹配要从哪一端口看?图中的右端口看阻抗?


哪位高手知道的欢迎赐教
