MT6582 USB连接和USB充电器检测问题。

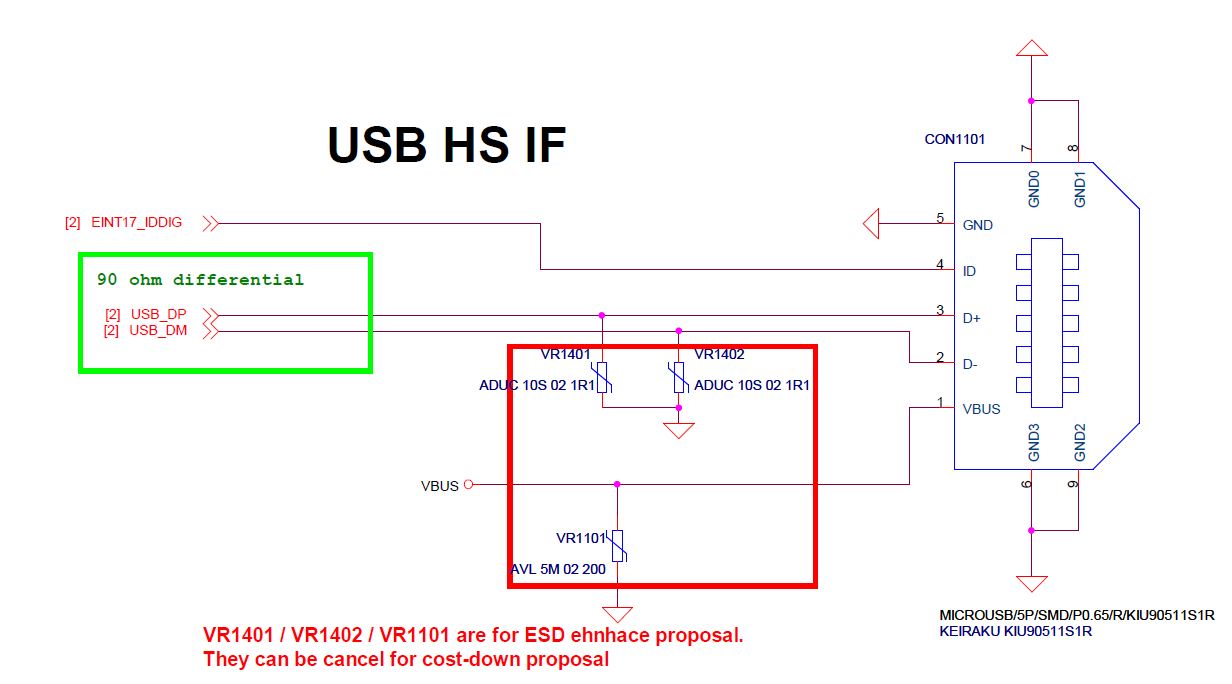

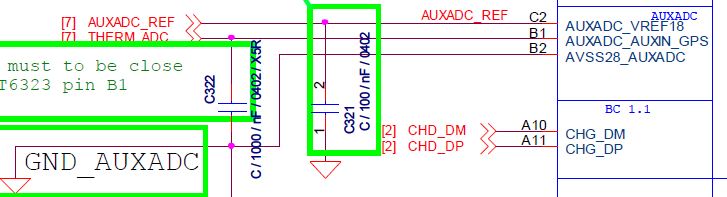

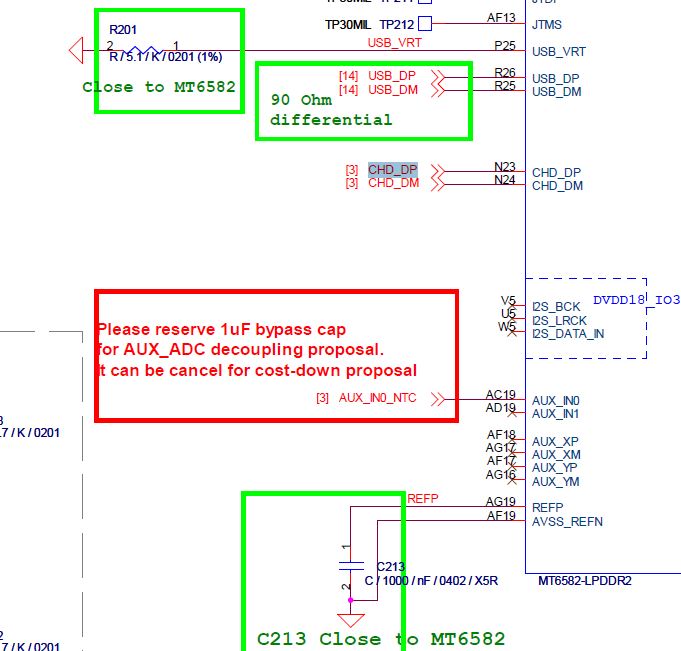

MT6582参考设计里，USB接口的USB_DP/DM连接到SoC/MT6482上，可是MT6582上还有CHD_DP/DM连接到MT6323上。
CHD_DP/DM是做什么的?貌似和充电器的检测有关，请明白人指点指点。

大家都在放假，我给自己顶一下。

这个有点强！求解！

USB接口的USB_DP/DM，这两个角是CPU与USB数据通讯，CHD_DP/DM应该是CPU月PMU的一个通信

CHD_DP/DM肯定不是走USB协议的通信接口，PMIC里没有USB PHY, 而且没有任何必要在SoC和PMIC之间用USB通信。
我猜有一种可能，SoC内部有DP/DM的模拟开关，可以将USB 接口的USB_DP/DM切换到PMIC上，PMIC里有基于DP/DM的充电器检测电路。

有没有手册?看看手册就可以了。

please provide the sheet

只有Technical Brief，里边木有CHD_DP/DM的详细介绍。

有内部的block diagram吗?有相关内容不

同问。CPU 与PMU之间有SPI，所以不需要CHD_DP/DM

Technical Brief里完全没有介绍

小编解决了没，我现在也遇到这个问题

查查BC1.1就明白了

查查BC1.1就明白了

MTK的USB充电器检测过程如下：
第一步，检测到充电器插入的中断之后，打开一个外部的模拟开关，是外部的D-有100K的上拉（VUSB3.3V电源），然后检测D-的电平，
如果是高电平就为USB充电器。如果为低就进行下面一步操作：
第二步，打开内部的D+信号上面的1.5K上拉电阻，打开内部的D-信号上面的15K下拉电阻。然后再检测D-的电平。
如果为高电平就是标准充电器（D+/D-短路），如果为低电平就是非标准充电器（D+/D-断路）。

顶，很好，谢谢

5楼正解！内部有模拟开关切换到PMU

5楼正解！内部有模拟开关切换到PMU！

本公司大量稳定供应MTK6572、6571、6582、6261/60/50等MTK全系列散新料、各品牌拆机Flash128+16、128+8、64+8、32+8、32+4、16+2、4+4、4+2等。我们扎根行业多年，拥有自己的IC封装测试车间及庞大的售后维修团队，可以免除您公司使用旧料的后顾之忧。有需求者可直接私聊或电话林：13537588733 QQ:224933353

专业供应深港MTK套片：4G 芯片：MT6795 MT6755 MT6753 MT6735 MT6752
3G: MT6580 MT6582 MT6572
平板芯片：MT8735 MT8382 MT8127 MT8163
穿戴设备：MT2601 MT2503
有需求请联系：林生 电话：15014010664 QQ:616684804 　 公司从05年开始做到现在10多年了 老品牌，信誉高！

BC 1.1 Standard

分析的不错啊.....
