MT6572原理图问题

很多地方出现

很多地方出现

天线部分出现

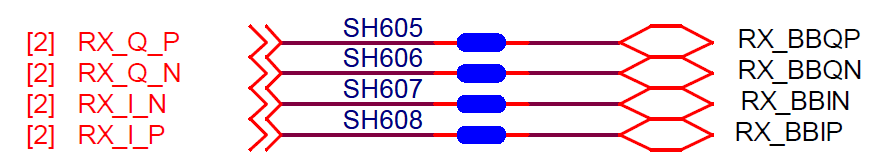

第一个图片，就是当短路线看，因为 mtk很多原理图是从orCAD转为pads logic的，orCAD允许同一个网络命不同的名字，但是pads不允许，在转换的的时候，会把相同的网络不同的命名会转为一个网络名，这样会丢掉网络的。所以加短路线，保证转换时不会丢网络。第二个是让你加ESD管，根据不同的PCB和不同的要求，需要根据测试结果确定是否加，加什么型号的器件。第三个是带开关的同轴连接器，RF校准用来连接仪器的。

Thanks for share

信号部分是个重点

那请问这部分应该怎么设计呢?

结合参考设计看原理图，你就明白了。

测试点

就是看不懂原理图啊，之前没玩过A7，对它的外围电路一窍不通，大神能加我QQ吗，求赐教！

我后来从原理图库上看到，应该是0402的一个封装，但不知有啥用

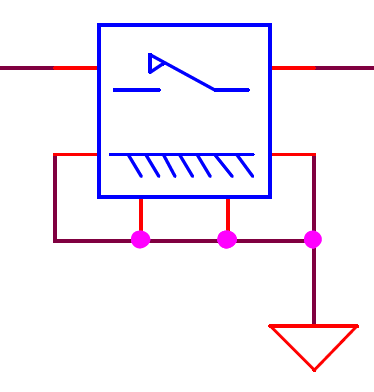

射频座 一头进一头出，插上射频测试线，就与天线断开，与仪器相连，也就是测试传导

第一个 做断路用的 ，一般你设计连接的两个网络，都命名为同一名字
