MT6323耳机插入检测问题

耳机插入后，det与L连在一起，det一端接上拉电阻至电源，一端接到EINT，当插入后，上拉电阻经过耳机左声道插孔后接到主板的470Ω电阻下拉到地，于是det由高电平转变为低电平，系统此时认为耳机插入，显示耳机符号。
懂否?

耳机插入，DET下地

意思是说，当耳机不插入时，DET与上拉相连，此时DET为高电平
当耳机插入时，DET与左声道L连接在一起，此时DET变成了低电平

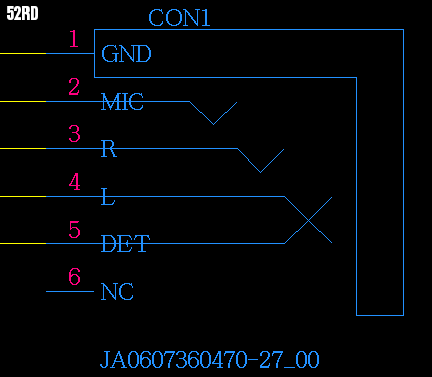

但你确定，DET与左声道L在不插耳机时是分开的，插入耳机后相连?

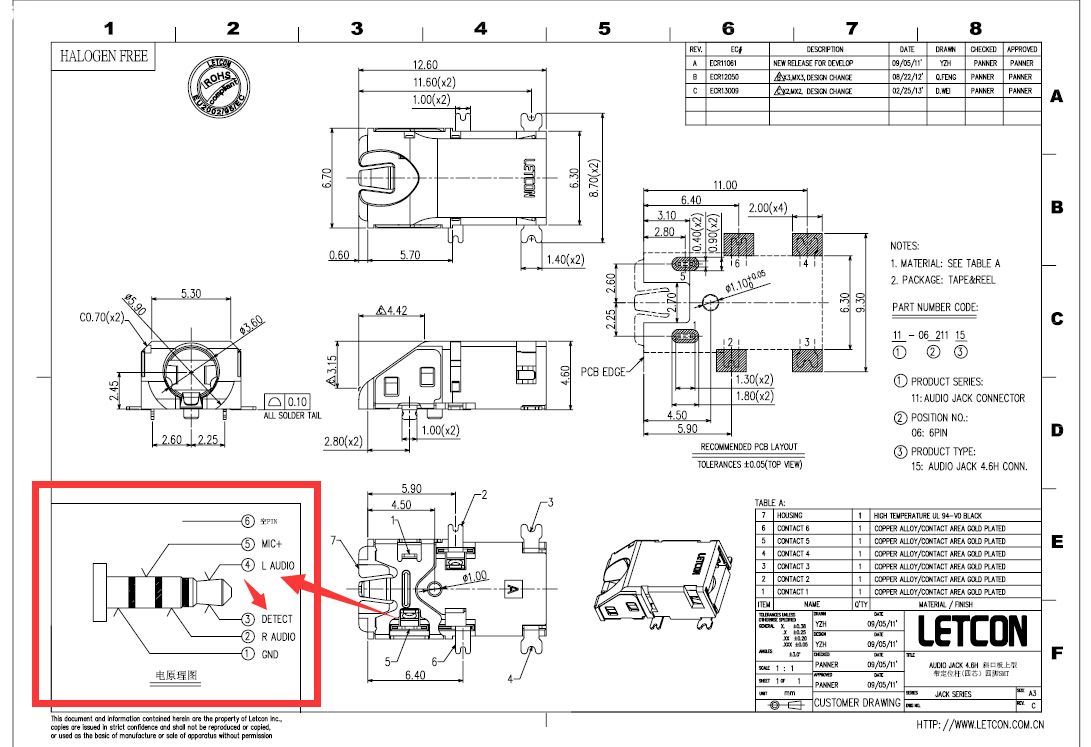

这个问题建议你找个3.5的耳机规格书看一下。
看一下耳机座的机械原理。
最好拿个实物，对照Datasheet量一下。

这是MTK的参考设计，当然你也可以不这么干，用MIC的偏置电压来检测也可以，但是目前我还没有见过别的检测方式。

我想再问下，在MTK的参考设计当中，左声道是接了一个470Ω下拉，如果我把这个下拉换成470Ω上拉，会不会对耳机有损害?

之前有一个地方描述错误，已修改过来了，是上拉电阻经过耳机的左声道插口后接到主板上的470Ω电阻再下拉到地。这里的470Ω就是为了给det一个低电平检测。另外即使不考虑det，你把它上拉也是不可以的，那样就直接在喇叭上加了一个直流电平，喇叭还如何工作呢?

耳机的音频信号不是交流信号的么?我就是不知道这个上拉的直流信号会不会对耳机有发热或者其他损坏

你没有弄清楚喇叭的工作原理，喇叭线圈里面电流在磁场中运动从而受力带动振膜振动发声，直流电振膜受力方向固定，没法正常振动，此时再加个交流信号，想要振动会受到很大阻力，我觉得你如果给它加一个1.8v的直流电压，放歌估计会全是噪声。

刚百度了下喇叭的原理，原来我加了上拉之后，其实相当于有了个直流电流信号，不管怎么说这个直流信号都会对喇叭有影响
谢谢这位兄弟的热心解答

参考线路上DET是470k上拉到电，但是DET 在耳机接口的地方和一个声道 接触在一起，这个声道是470欧姆到地，所以没有耳机插入时，DET分压是L,如果耳机插入 DET与一个声道弹开，此时 直接470K上拉，电平为H. 你让软件把逻辑搞对，试试看。

每天学习一点点。

问了下其他人，他们都说耳机没插进去之前，DET跟左声道L是分离的，只有耳机插进去之后才短接到，跟你说的刚好相反

左右声道都有470ohm到地，是为什么?

我也有这个问题，如果说左声道的470Ω是为了给DET做耳机插入检测，那么对于右声道而言这电阻好像没啥用呀

耳放对负载有要求，如果负载阻抗过大，耳放会推不动。
也就是说对大阻抗的耳机，通过小电阻并联下来，降低负载阻抗，才可能推起来。当然一般来说，普通消费者不会使用大阻抗的耳机。

470ohm还有另外的作用，即用户耳机的左声道断路，也可以识别到耳机，保证右声道可以使用。即插入一个空的耳机头也可以识别到耳机

换其他阻值可以吗?

MTK中这电阻必须要是小电阻，470或者510，这个跟检测区分诺基亚和iPhone风格耳机有影响的

低电平检测

从耳机检测角度上来说，只要上拉电阻和此电阻分压满足低电平即可，

低电平检测并不是通过470欧下拉变低的，耳机左右声道对地的阻抗只有16欧或者32欧，电平变低是通过耳机电阻到地拉低的，470欧电阻对于常开检测是没有用的，常闭检测耳机座必须下拉，使得初始状态为低电平

AV jack 有的是NO,有的是NC,按你说的，耳机插入之后L与DEC相连，是属于NO型的

加一个0.1uF电容隔直不就行了?
