关于MT6627的GPS电路的一个小问题

采用FM/WIFI/GPS/BT共天线设计的两种方案，因为MT6627内置GPS LNA diplexer，第一种方案，使用其内置diplexer（wifi/GPS)，输出至GPS RFIN，由此省去了第二种方案中的外置diplexer，saw，gpslna，节约了成本，建议还是选择第二种，因为实际设计的时候，MT6627不大可能靠近天线端，由此带来的前端线损以及带外干扰就需要前端LNA来弥补与saw加以抵制。

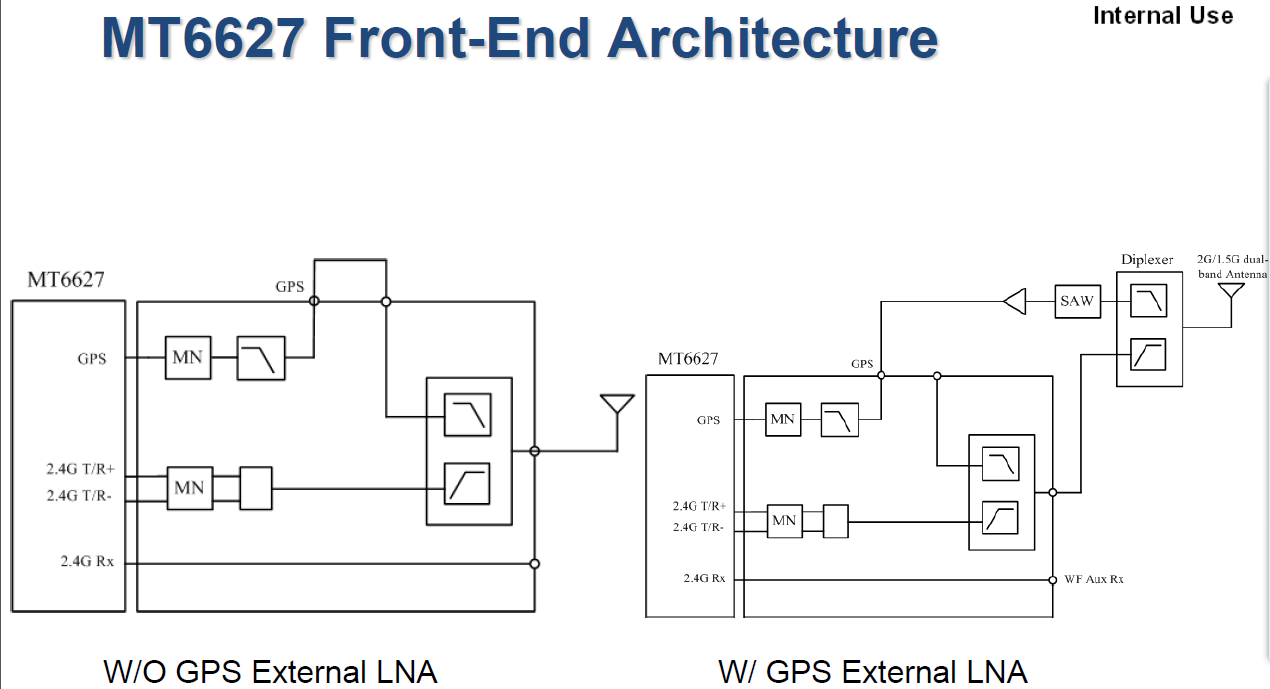

W/O GPS　External　LNA　　就是WIth Out External Lna，不用外部GPS LNA
从上面的图可以清晰的看到这两个区别，建议使用外部LNa的电路，同时在情况允许的时候使用双天线，因为DPX会带来0.5DB左右的插损。

我就是看来看去，这两个电路只相差了一个diplexer而已，而diplexer是一个双工器不是LNA吧

同志，你是不是看花啦，嘿嘿

内部lna，和外部lna的区分，这个内部的信号差别很大，MTK都会建议我们用外部的

倒， 这种问题都能出现，MTK 害人不浅啊。

除了一个双工器，还差了一个SAW，我没看花吧

兄弟，上面的2个电路不都用了外部LNA么，我只是想知道这两个电路到底有什么区别

除了一个双工器，还差了一个SAW，我没看花吧?

Thanks for share

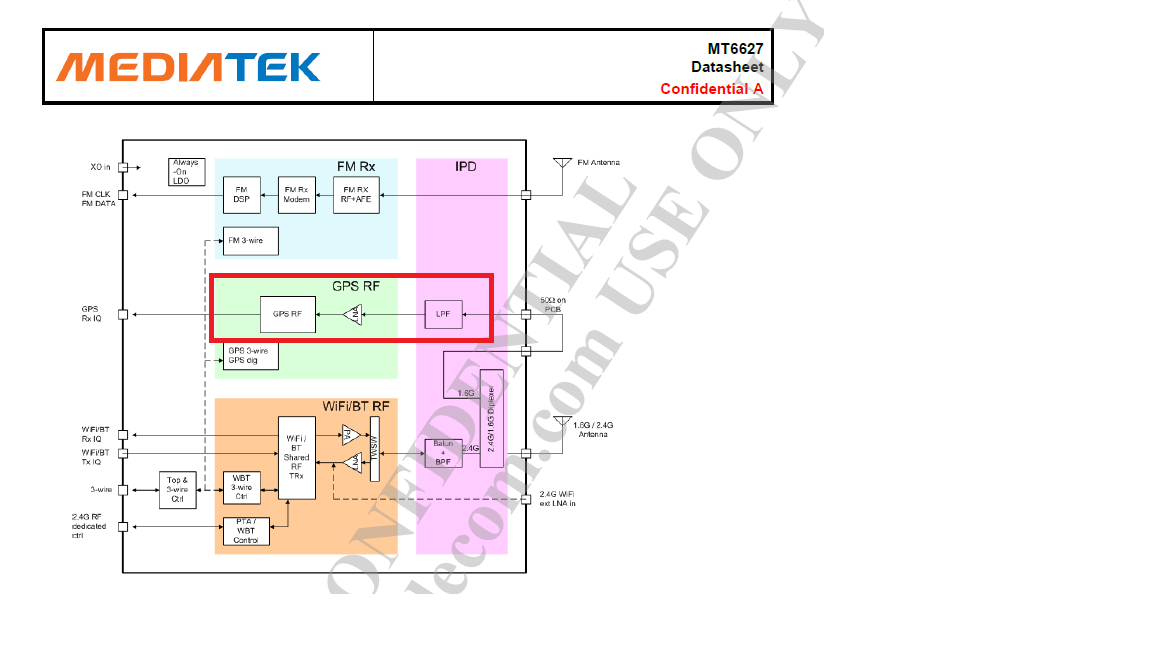

这位大神你的意思我大概明白，你说MT6627自带一个双工器我明白了，但有一点有问题，这个LNA是低噪声放大器，MT6627内部没有这东东吧，感觉这个LNA必须要额外添加，不然GPS信号无法放大

现在MTK4合1平台内部一般都会集成一个LNA+LPF，但该LNA增益不高，想提高性能还是得外加LNA弥补前端走线带来的噪声。

MT6627

大神，请接受小弟的膜拜！

MT6627 与MT6628有何区别?

学习 谢谢分享
