请教lte射频问题

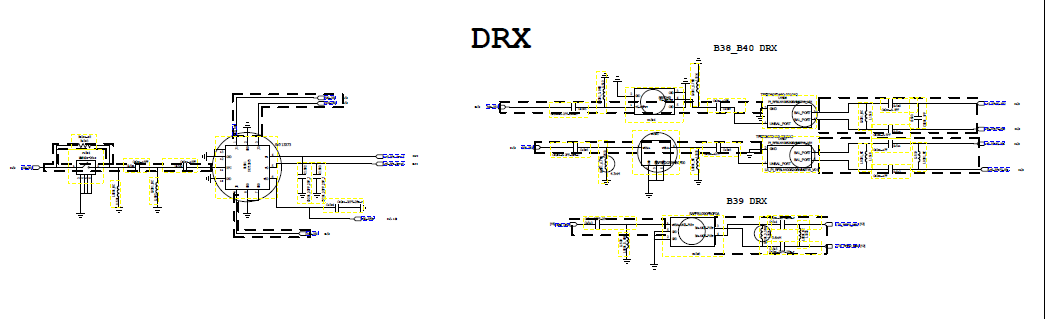

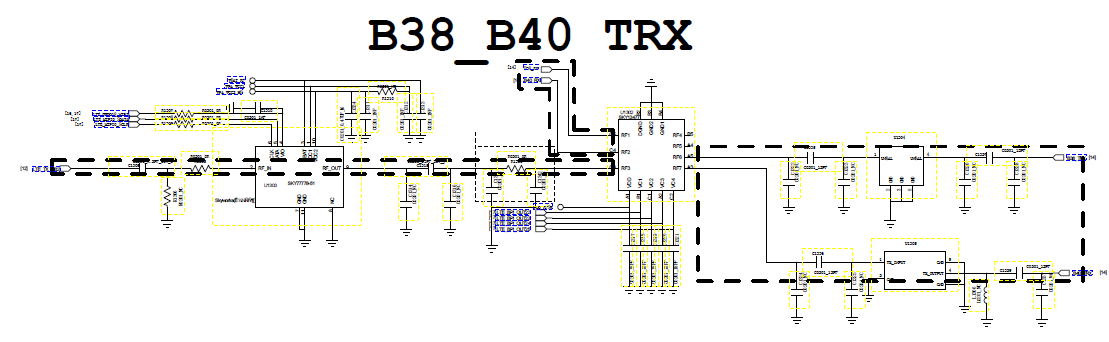

4#基本都回答了，TRX就是双工后面到天线，主通路公共端，PRX是主集的接收路径，DRX是分集的接收路径，分集只有接收。另外小编截图也麻烦清楚点啊，放大很多倍还是啥都看不清，连IC都看不清，别说trace上的小器件了。

你这个图贴上来不清楚了！

一个主路 一个辅路

DRx是副天线接收链路，TRx是收发公用的链路

尼玛security做的很好啊，赞一个

drx= Diversity receiver
trx=Transceiver

学习了！

看不清图！

小编不厚道，图都看不清

请问测试的时候是PRX和DRX一起测试还是先测PRX或是DRX，谢谢

3GPP的规定灵敏度的要求都是主分集一起的，比如-97dBm(举例，不同band不同带宽要求都不一样)，但是你调试的时候肯定是主分集单独测，CMW500里connection里选SIMO是主分集一起测。原则上主分集的灵敏度是要调成一样的，所以主分集的灵敏度比单主集或单分集好3dB的样子。

这个是MTK三模的参考图吧

你好，在请教个问题，TD-SCMDA和TDD-LTE是不是可以共用B39频段，如果共用，不会干扰吗。谢谢

学习了

可以共用trace。我们这边做的就是共用的，现在做的都是SGLTE SVLTE，4G基本只有PS域(当然4G已经没有CS PS之分了，只是形象说下)，SIM卡里有个选项，会首选什么网络，语音业务现在都是单独走的一路，不是同一个transceiver，也不是同一个天线开关和天线。这样说不知道你明白吗，就是TDS和TDD不会同时工作，所以不存在干扰的问题。

大牛多多指点，早点把我这种菜鸟领上道

论坛大牛爱潜水。可能觉得我们问的问题都太傻了。

谢谢指导。刚接触LTE，很多东西不明白，请问是否有LTE相关方面的资料，谢谢！

牛人啊

最好自己动手试用几遍，很多问题就都明白了。

MTK6592最新参考设计资料。
MTK,高通方案资料免费下载，请加入群 56592229。大量资料共享，不用RD币，不用积分。群里交流活跃，有问题提成大量资深RD一起讨论，解答。欢迎尽快进入！

学习学习

楼上的大神 请问DRX调试的时候应该从哪里着手?

高通平台就是先校准,看XTT文件校准出来的数据,我们这边是LNA offset的spec在正负100,校准值越靠近0越好. 平台现在有差分有单端的,差分的调矩形网络,单端的基本和TX一样,从天线开关进tran的那一段,动动匹配.

jack1_lu是个牛人，知识丰富，鉴定完毕

不会干扰的，没有那个手机同时运作几个频段的

你这等级也不低啊?不是做这块的?

我是菜鸟,这论坛有大牛,Criterion就是一个大牛,有问题搞不定直接@ 他

图片不清楚，，，只知道是几个接收电路。

牛人啊

论坛大牛爱潜水。可能觉得我们问的问题都太傻了。

3GPP的规定灵敏度的要求都是主分集一起的，比如-97dBm(举例，不同band不同带宽要求都不一样)，但是你调试的时候肯定是主分集单独测，CMW500里connection里选SIMO是主分集一起测。原则上主分集的灵敏度是要调成一样的，所以主分集的灵敏度比单主集或单分集好3dB的样子。
