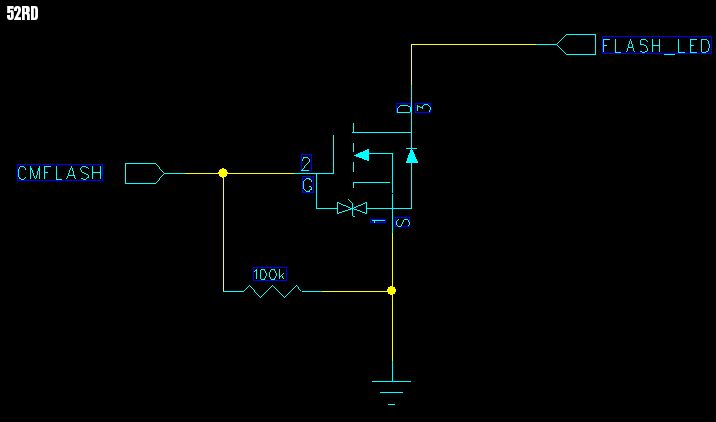

这个MOS管开关电路里的100K电阻作用

没人回，自己顶起来~~

MTK6592最新参考设计资料。
MTK,高通方案资料免费下载，请加入群 56592229。大量资料共享，不用RD币，不用积分。群里交流活跃，有问题提成大量资深RD一起讨论，解答。欢迎尽快进入！

MTK6592最新参考设计资料。
MTK,高通方案资料免费下载，请加入群 56592229。大量资料共享，不用RD币，不用积分。群里交流活跃，有问题提成大量资深RD一起讨论，解答。欢迎尽快进入！

挂了这么久没人回，唯一回了一条还是广告贴，悲催啊
自己来回答吧，查了相关资料，这个地方是MOS管保护电路，两个稳压管的作用主要是防止开关瞬间产生的尖峰高电压或者外部 ESD瞬间高压将MOS管击穿损坏；而GS间由于有寄生电容存在，容易积累电荷，当MOS管处于关闭状态时有可能造成误导通。因而此处100K电阻主要作用是泄放电荷的作用，使MOS管性能更加稳定。
以上理解若有不当的地方，还请各位大侠指点。

学习了！小编的回复让人少花不少时间！

你的G极是信号的控制电平，是否有上拉或者下拉。
这里的100K，也可以作为下拉来理解。
当G电压被下拉到0V，管子截止，灯不会亮；当G电压拉高后，管子导通，灯亮。

个人感觉：
你的CMFlash这个Net是不是GPIO ?
它的Source IC 内部是否有Pull low 的function?
==>我个人感觉是做IC 外围的Pull low做法。

下拉，防止控制信号高阻态误操作

从MOS管内部看，此MOS管是N-MOS，为高电平导通；CMFLASH拉高时，灯才会亮！为防止误操作，平时情况让CMFLASH拉低比较好，100K作为下拉电阻！
不能去掉，会导致MOS管无法判定，CMFLASH给高电平了，关闭后没有一个拉低动作。可能导致灯常亮！

这种电路100K电阻和两个双向稳压管配置主要MOS管特性决定的，小编所查的相关资料正解。

应该是下拉的作用，去掉有可能在手机上电瞬间GPIO状态不确定，可能为高输出，从而导致闪光灯会闪一下，之前我就碰到过类似问题。

加的是100K到地，G极怎么可能被拉到0V呢?表示不理解。

不太理解这里加100K下拉，换一种说法吧，即使这个时候CMFLASH端不小心给了一个2.8V的高电平，你加个100K电阻到地后G点的电压就拉低了吗?不还是高电平么?

个人认为这里的100K并不能预防CMFLASH端的状态不稳定，主要作用还是泄放栅极电荷，栅极在CMFLASH端频繁开关的时候很容易积累电荷。如果不及时泄放，就有可能不断累积导致MOS管误导通。换句话说就是保证G点有效截止。而并不能预防CMFLASH端的错误高电平，12楼的如果GPIO高输出了，只要达到MOS管导通电压，MOS管肯定还是会导通的吧，你确定之前加100K问题解决吗。

为是防止，上电，或者飞行模式的时候，闪光灯亮。100K作用如果一上电，GPIO不稳定变高电平时候，把电平对地拉低

学习了，谢谢谢谢

学习啦

就是一个下拉，保证在CPUreset后G极是低电平，避免开机闪光灯出现闪一下。
一般现在的CPU都可以选择reset后是PD的，不加100K也没问题，加这个主要是为了更保险。

CMFLASH不是电源，只是拉高，拉高是通过GPIO内部的上拉电阻的。
