MTK天线问题

MTK 2G/3G天线

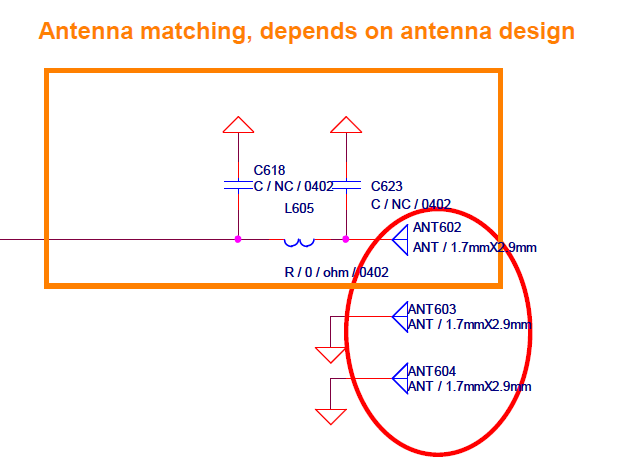

出于成本考虑，高端智能机或配合整机结构设计需要才使用LDS天线，常用的还是PIFA天线，三个馈点分别是：RF馈点+GND +预留寄生单元GND

传统3G天线基本是这样预留的，不排除信号线做单极，两个地馈点做寄生的形式。当然还有很多其他种的天线形式。

各路大神，走过路过千万不要错过，小弟在此恭候各路大神的驾到！

Thanks for share

那个只是天线的GND馈电点焊盘而已！PIFA天线形式

那我可不可以这样理解，与RF输出端相连的是天线的其中一端，天线另一端是接地的，所以特意留了一个焊盘接地?

馈点+GND +预留寄生单元GND

谢谢分享 目前我在学习 大神们好

学习啦

完全可以使用LDS天线啊，

6楼正解！

我今天也看到这个
