4G测试

更正提问:在3GPP协议中有提到，对于发射机transmission bandwides在FUL_Low与FUL_Low+4dbm之间或FUL_high-4dbm与FUL_high之间，功率下限可降低1.5dbm，请教大神，这个传送带宽指什么啊，还有就是我按照协议测试B7的最大输出功率只有17.6，不知道是什么原因，求指点，多谢！

在测试中，RB的配置有FULL和Partial还有1RB三种。FULL就是full RB的意思。low和high我就不知道了~

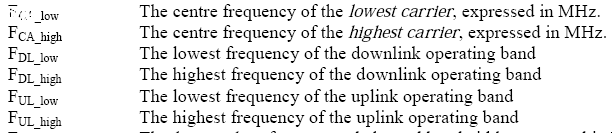

3GPP上截取下来的，其他的也不太知道，静待高人指点啊！

谢谢！另外请问您知道RB的设置么，transmission bandwides configuration的RB与上下行的RB有什么关系，比如说B7，在20MHZ的带宽下，前者配置是100，后者上行配置为1或者18，请问该如何配置，求指导，多谢！

一个RB占用180KHz,20M最多分配100RB,15M最多分配75RB,10M最多分配50RB,5M最多分配25RB
在不同带宽和测试协议下要求配不同的RB数，都有规定的，你查一下就可以了。
如果没有3GPP的协议，留个邮箱，我发给你，文件太大，不方便上传。

非常感谢！3GPP协议我这儿也有，刚刚开始看，只是看的不太懂。
您的意思是说100.75.50.25等待都是满配，而上下行配置要根据实际的测试项目是吧。但是在协议中提到——{ 在最大输出功率测试时，在
20 MHz带宽下测量两种不同的RB数量设置: 1个RB和18个RB。 根据这个配置， 频段 7, 20 MHz带宽和低信道不满足测试规范TS 36.521-1
表6.2.2.3-1 中 Note 2的要求：对于发射机transmission bandwides的范围在FUL_Low与FUL_Low+4dbm之间或FUL_high-4dbm与FUL_high
之间的，功率下限可降低1.5dbm。} 不知道为什么这个配置不满足这个要求?还有就是，RB的位置是Low还是High是由什么决定的?多
谢！

首先你的板子是校准过的吧，校准完之后高中低信道的功率平不平呢。
如果本身不平，可以改一下校准文件中补偿的参数，也可以看看从PA输出端到天线测试端口的的S21平坦度怎样。

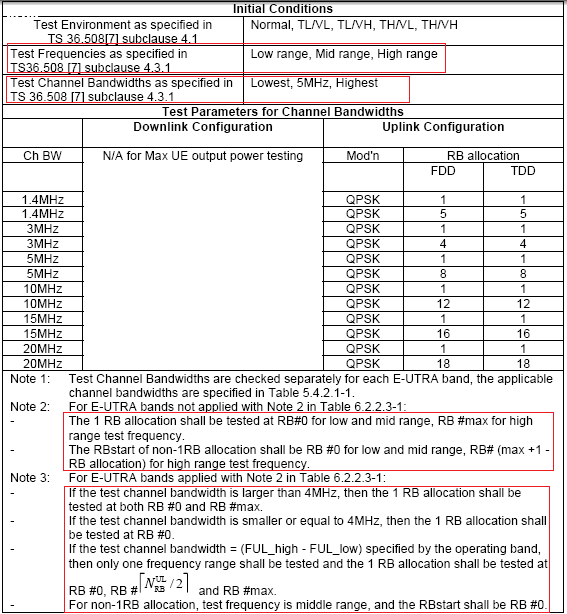

至于RB位置高低怎么决定，看Table 6.2.2.4.1-1里面的note2和note3，其实也是协议要求规定的。
你们Band 7的PA用的是哪颗料啊?

不好意思，其实我是想知道协议里面说的这个范围要求是怎么一回事：对于发射机transmission bandwides的范围在FUL_Low与FUL_Low+4dbm之间或FUL_high-4dbm与FUL_high之间，能解释一下吗?RB的位置高低，您能顺便解释一下吗，多谢！

我个人理解是在频带的两端容易干扰其他频段，因此可以要求适当降低功率，因为输出功率越大，再生频谱一定相对越大。
高低RB就是指实际信号频谱所在的位置。比如20M带宽的，0RB位置就是信号频谱在20MHz的最左边，Max RB表示信号频谱在20MHz的最右边。你可以用4G综测仪看看的，这样就比较形象了。

哦，那RB在#0与在#max分别指Low和High的位置吗?那么在20M带宽下配置1RB和18RB又是什么位置啊 ?还有，回到原来的问题：【在最大输出功率测试时，在 20 MHz带宽下测量两种不同的RB数量设置: 1个RB和18个RB。 根据这个配置， 频段 7, 20 MHz带宽和低信道不满足测试规范TS 36.521-1 表6.2.2.3-1 中 Note 2的要求：对于发射机对于发射机transmission bandwides的范围在FUL_Low与FUL_Low+4dbm之间或FUL_high-4dbm与FUL_high之间的，功率下限可降低1.5dbm。】在这个配置下，这个transmission bandwides是多少啊?麻烦解惑，谢谢啦

看上面的协议哦！都有的。
我们有HJP2340，HJP2341的MIPI接口2520封装的4G PA，频段支持B40,B41，B7频段也在B41里面的，有生意关照一下哦！
兼容RF7940，RF7941，SKY7778

恩，您打记号的这些我都看到过，但不太明白，能不能麻烦您直接解惑啊。

记号，学习了。
