MOS管开关控制电路

下拉电阻。拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素：
1． 驱动能力与功耗的平衡。以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计时应注意两者之间的均衡。
2． 下级电路的驱动需求。同样以上拉电阻为例，当输出高电平时，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3． 高低电平的设定。不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4． 频率特性。以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。上拉电阻的设定应考虑电路在这方面的需求。
OC门输出高电平时是一个高阻态，其上拉电流要由上拉电阻来提供，设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V(高电平门限值)。

嵌入式方案解决，精通MCU软硬件开发，有需求请联系。
QQ:972852034
TEL:18505238958
Email:hiten_xu@163.com

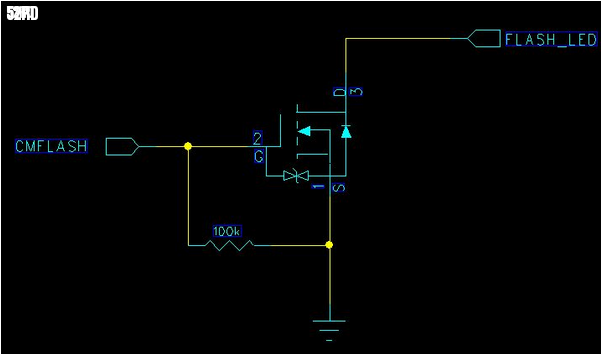

下拉钳位电阻，无驱动信号时使MOS可靠的截至
