pads操作问题求助
05-08
MT6572的板子,已全部走完线铺完铜,发现pads layout中存在许多飞线,而切换到pads router中则无飞线(均已打开显示飞线),详见图片,哪位大侠可以帮忙解释一下,多谢了!

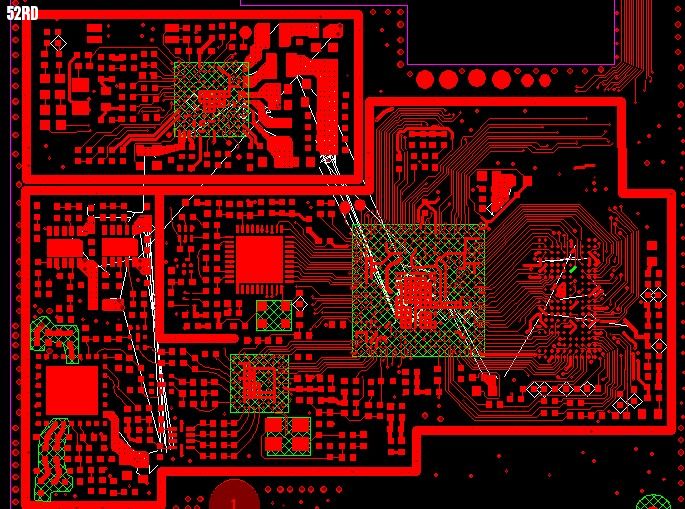

layout中存在飞线

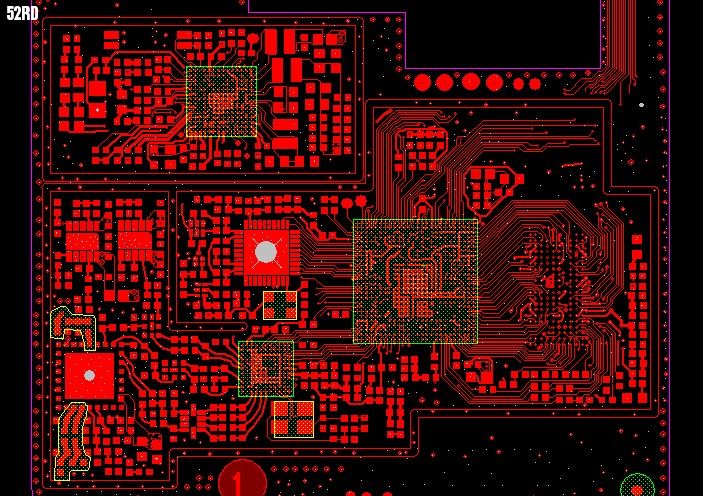

router中则无飞线
在pads中,只要你在走线上铺了铜皮,就会有鼠线
在出gerber前,检查下联通性,要是没提示有线没有连完,就没问题
前辈,再请教个问题:
我的6层板设置了以下四种过孔:1-2,2-5,5-6和1-6,在router中走线的时候如何自由选择通孔、盲孔或是埋孔形式。我知道有VA,VP和VT,但是貌似VP涵盖了盲埋孔,如果想指定盲孔或埋孔,该怎么办呢?
暂时找到个办法:在添加过孔地方先ctrl+click结束,然后ctrl+enter进入切换层对,接着F3继续走线,可以解决问题,但是比较繁琐。
小编可以去看下router的高级设置,里面有讲关于换孔的快捷方式,通过自设宏命令实现.
关于更多的PADS小技巧可以去EDA365找jimmy..
希望能帮到你..
你有走线没有走在器件焊盘的正中心,或者焊盘上有多个走线(有不在正中心的)。只要每个走线都在焊盘中心,就不会有鼠线。铺铜的网络上也走线(线宽无所谓)
前两天倒是买了本jimmy的书,pads9.5的,用宏来搞快捷打孔来着,按照讲解的去录制宏,或者把别人做好的宏添加进来分配快捷键,但还没成功,再找找原因
就按下命令呗 想偷懒啊
我记得有一个设置 但是不是宏命令 用起来很方便 先设置默认打什么孔 然后就手动操作一下呗
学习下
学习了,,,
画手机的这东西必须知道的。小意思
