网卡类WiFi模块系列八：高通方案PCIe接口无线网卡式工业级WiFi模块

WiFi模块主要有网卡类和AP类两大类。网卡类WiFi模块通信接口、通信信道、综合功能可以大体分成八大类；AP类的WiFi模块可以分为嵌入式AP模块(核心板方式,只引出接口pin脚）和AP主板(也就是不带壳子和天线的成品).后面将分章节分析，方便应用选型！
网卡类WiFi模块广泛集成到平板电脑、笔记本、广告机、智能电视 OTT/IPTV/DVB/机顶盒、运动DV、工控机、迷你行车记录仪、门铃、智能电视、智能投影仪、虚拟现实、无线存储、打印机、POS机、电子称、车载前/后终端、机器人、智能网关、玩具、照明灯具、智能路灯、智能家电/家电、仪器仪表(水、电、气)智能城市及其他需要网络WiFi化的电子产品中！
AP类WiFi模块主要是针对已经带有网口的产品直接升级，不需要改动原有整体设计，关键还不需要象网卡类WiFi模块，嵌入时还需要做软件驱动的移植调试，而是直接通过有线网口连接升级，让设备带有AP功能，方面应用无线网络！成本会高点，但是相比soft ap，稳定可靠。
选择模块的集成，避开了高频电路设计的干扰、减少了生产中的专业投入烦恼、提高了效率、选型灵活、便于直接替代升级硬件。总的来说，专业的事情让专业的团队来完成！
实际应用中，WiFi模块的选型，是比较头痛的事情，结合自身多年来的从业经历，接下来将分成八大系列做具体分析(USB接口单频单通道WiFi模块、USB接口单通道多功能高性能WiFi模块、USB接口双通道单/双频WiFi模块、USB接口双通道双频高性能多功能一体WiFi模块、SDIO接口单频单通道WiFi模块、SDIO接口单通道多功能高性能WiFi模块、SDIO接口双通道单/双频高性能多功能WiFi模块、PCIe接口无线网卡式WiFi模块)，选型时，对照应用需求，就可以有一个很精准的选择！
总体来说，需要综合考虑以下方面：自身的硬件平台和软件版本、是否特定芯片方案要求、需要使用的通信接口、需要符合那些通信标准、对信道带宽具体要求、是否还需要其它功能于一体、模块的尺寸、封装、供电电压、天线的处理方式。
鉴于前面对于WiFi模块的系列独到见解，有直接copy后，稍做修改，在粘贴转发为己用的现象，后续对于一些内容采用分节方式，图片格式，尽量避免这样的现象出现。如果为了方便长期的设计选择需求，需要系列完整资料的用户，可以直接邮件索取完整版本的模块详细目录清单！
前面分七节分析了USB接口和SDIO接口系列网卡类WiFi模块，实际上网卡类真正直接可以用的算是PCIe接口了；
封装基本上是标准尺寸的51*30mm,也有邮票孔封装和30*26.7小尺寸规格的；
单通道的有RTL8188EE方案，带蓝牙的有BCM43455方案；
双通道11n的有AR9287/AR9283(2.4G大功率版)/AR9280(双频或5G大功率)；
双通道11ac双频的有QCA9888/QCA9882(双频/大功版)/QCA9892(双频工业级)；
双通道11ac双频蓝牙WiFi二合一的有MT7662TE/BCM4356/RTL8822BEH/QCA6174A-1；
三通道11ac双频的有QCA9880/QCA9890(工业级)/QCA9982；
四通道11ac双频的有QCA9980/QCA9984；
整个迷你PCIe接口的都是以高端为主，基本是要么双频、要么大功率、要么支持11ac、要么通道多吞吐量大。这种直接的标准接口，即插即联，只是要更新对应的驱动。实际应用中很方便；
同时工业级领域也基本是选择迷你PCIe接口的模块；
通过以通信接口、通信通道、工作频率、多功能一体来分八大部分，对网卡类WiFi模块有了比较详尽的分析。通过比较判断，应该可以轻松应用选型！

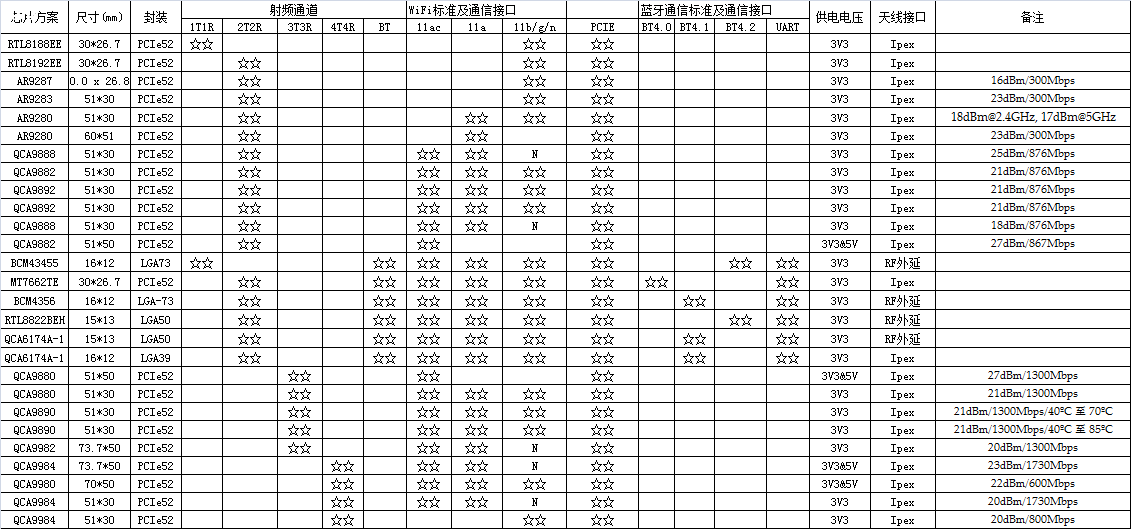

以下是比较详细的目录，一目了然。


WiFi模块方面还有AP类，接下来要分两节来分析AP类WiFi模块，其中分嵌入式核心板和主板两大类，敬请期待分享！
