高通方案PA(FEM)的控制逻辑修改

05-08

高通方案中有哪位大神修改过PA(FEM)的控制逻辑,我现在用的FEM控制逻辑和高通参考设计所用的FEM不一致,跪求大神指点啊!

高通参考设计中FEM所使用的控制逻辑

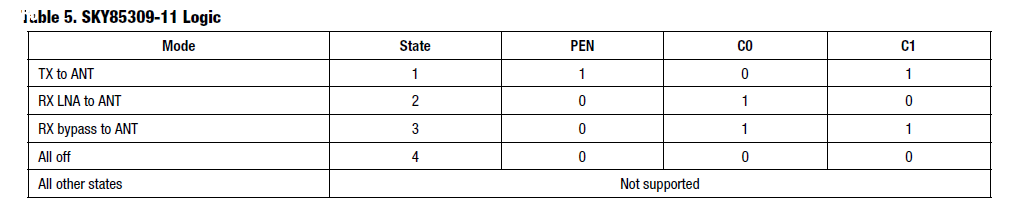

我所使用的FEM的控制逻辑


找个文档看下 ,一两句话说不清楚的

谢谢!有没有文档共享一下啊!现在手上没有这方面的资料。

新手学习中,帮你顶上去。

新人,帮你顶上去。

新手学习中,帮你顶上去。

改这个逻辑要对照原理图和芯片规格书一起对照看,从你上面发的来看的话有四种状态,你把TX,RX_LNA,RX-baybass,ANT,这几个引脚对照着规格书,原理图一起列一个表,还有PEN,CO,C1,说起来有点麻烦,感觉我有点说不清楚

这个别纠结了,如果我说的额芯片型号是对的,可以去看规格书,然后你会发现,控制管脚比你要的少一个,这样的情况下,你也许第一个会想到,是不是可以配置GPIO来代替控制线,答案是不行,因为所有GPIO速度不够快。可以试试看我说的是不是对的。

新手学习中,帮你顶上去。

为了奖励,回下贴子。

可以把部分原理图截图贴上来看看

FEM三个控制脚


我是为了奖励的,也是为了学习的

没用过高通

现在平台 不都是MIPI了么?

5. Repeat step 2 to ensure the device Tx is in the expected PA state.
 For the correct PDM values o

用的芯片还是gpio的。

不是GPIO的,是芯片出来的

这是一个软件问题么。高通GRFC的GPIO好像很好配的。BUT我是硬件,不会。

新手学习中,帮你顶上去。


多谢小编分享

新手学习,帮你顶上去。

WCD9320-0-84WLNSP-HR-01-0 音频编解码芯片
WCN3680-0-79WLNSP-TR-03-0 无线连接芯片
WTR-1625L-0-164WLNSP-##-01-0 射频收发芯片
MSM-8974-4-990BPNSP-TR-01-0-AC 中央处理器
PM8841-0-98WLNSP-HR-02-0 电源管理芯片
PM8941-0-229WLNSP-HR-04-0 电源管理芯片
QFE-1101-0-28BWLNSP-##-03-1 Power Management IC
华中芯 kevin 15914150817

这个是高通WIFI芯片吧,所以不是MIPI,需要用FEM_ctrl或者COM port来控制。你别改了,不方便弄
