PA range 和PA state
PA range是什么呢?有什么直观的意义么?或者说PA range与PA state 有关系么?
图1和图2分别是校准结果中LTE B1和GSM 的校准结果,其中图1中 PA state 0和1分别代表的是PA 低增益和高增益状态;不太明白图2,PA range 有大神可以详细讲解一下吗

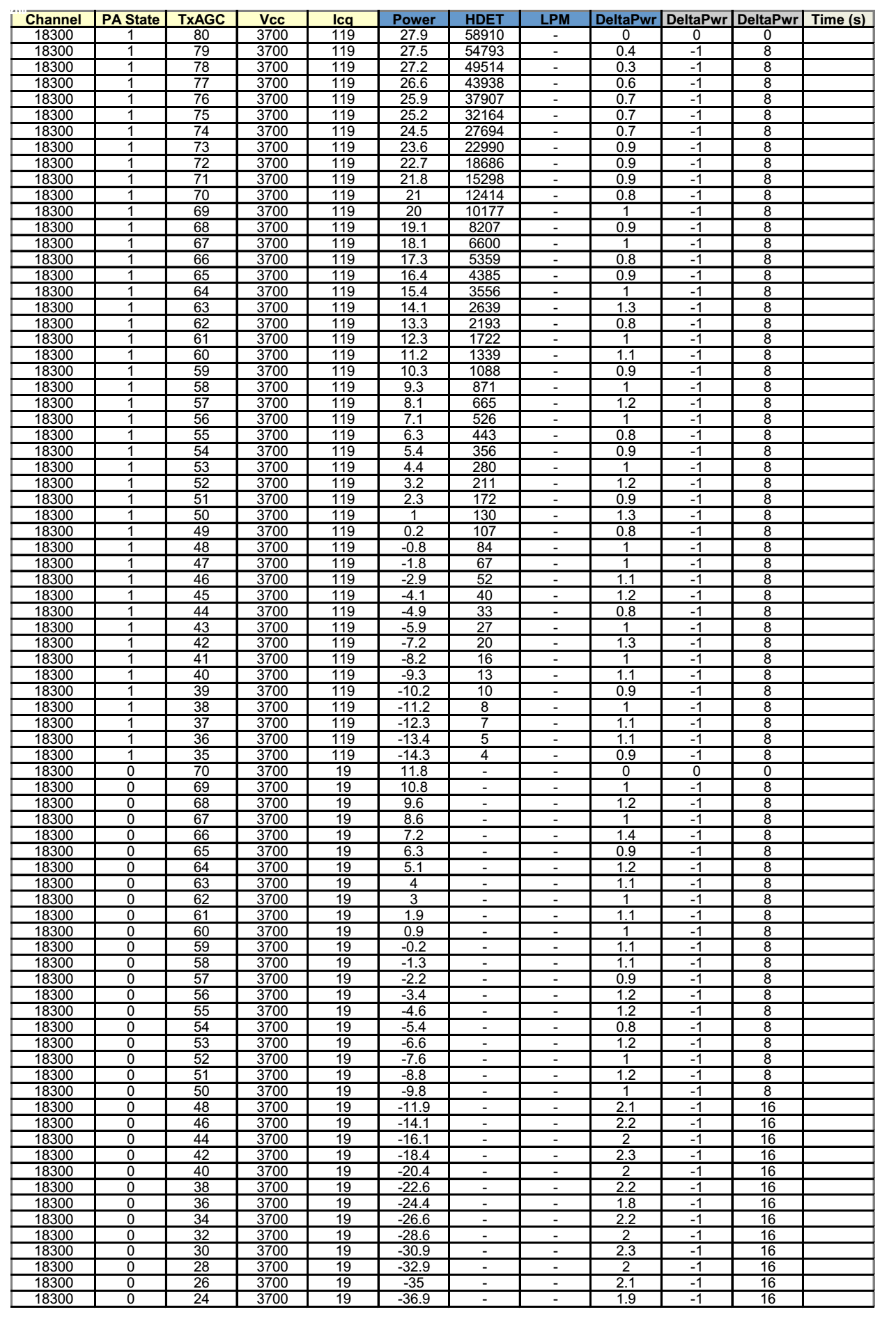

图1 PA State

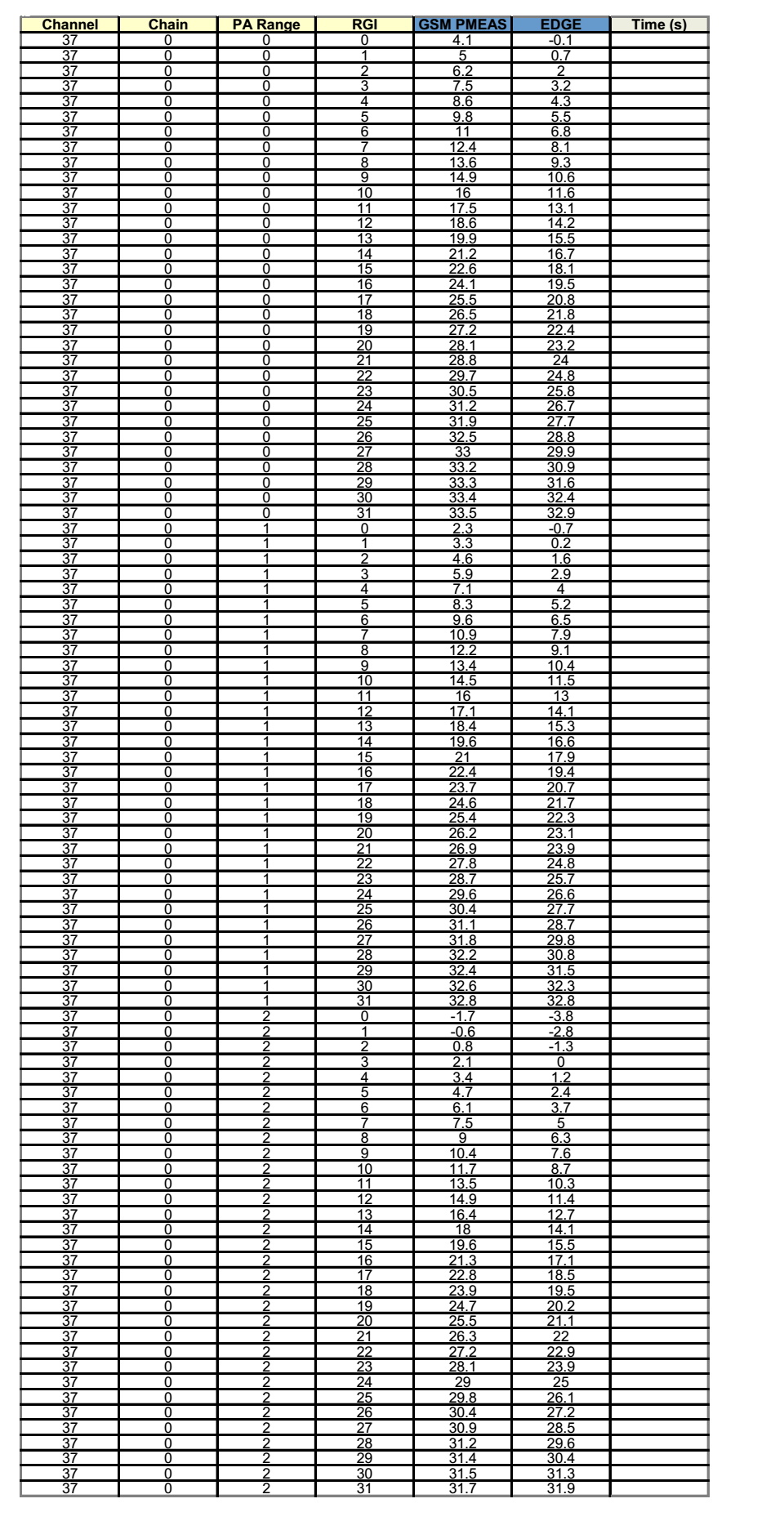

图2 PA range
state表示的应该是PA的工作状态,现在GSM PA跟以前不一样,以前可能是两级放大的,现在工艺改进都是做一级放大的。但是LTE pa还是两级放大的,所以你这个stata应该表示的第一级放大器和第二级放大器的工作状态。
没有大神给解释一下疑惑么,感激不尽~
该项目LTE/WCDMA 用的是一个PA-77643,而GSM和TDS共用一个PA-77910;但是校准结果中只有GSM TX是有涉及到PA range而没有PA state;其余的制式校准结果中均是 PA state 0和1,与图1形式相同;所以该 GSM PA应该至少还是2级放大的吧
?
顶................
我觉得本质是一样的, 高通后期引入了 INPUT 文件(V4), 才有的PA state 的区分
GSM(V2) 校准方式没有改变 还是PA range
大家可以讨论, 欢迎砸砖~
没有大神解释下吗

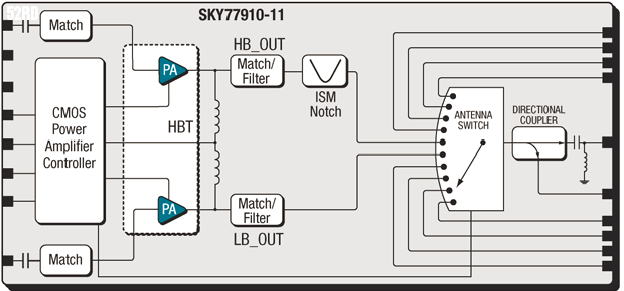

77910是一个开关内置GSM PA,请注意看上面的放大器,只有一级放大
以两级增益放大为例:
PA state1代表高增益,PA state0代表低增益;PA range0代表高增益,PA range1代表低增益;
GSM因继承的关系,现在没有用到state表示,仍然用range表示,这个是以前GPIO口控制的时候说法。因现在已经固化在代码里面了,从你的上面看是四级增益,range0最高,range2最低,但是如其他回答,这个PA本身就只有一级放大,所以没有必要再XTT里面设置多级增益,只用一级(range0)或者两级(range0,range1)增益既可。
多谢指点;但是还有几点疑惑,希望能进一步解释下。
1.77910是一级PA,那为什么还可以有range 0到2不同等级的放大呢?按照我的理解,N级PA至多有N级增益的放大,这样理解对吗?
2.rang 0、range 1和range 2最大功率基本很接近了,而 PA state 1和 PA state 0功率差距则很大,是否可以理解rang 0、range 1和range 2是一个增益状态下的功率?
1,因为MIPI以后,软件有固化,所以range还可以设置1或者2,但是实际上使用的还是range0;
2,PA state是在3G和4G的时候,他是有两级放大,所以功率差异很大,但是GSM的时候是range0,1,2在硬件上实际都是一个增益状态,所以差异很小。可以这么理解。
thanks~~
感谢大神耐心指导
学习中,,对Pa range概念仍感空泛,,,
学习了,谢谢!
