关于混频器的疑问

05-08

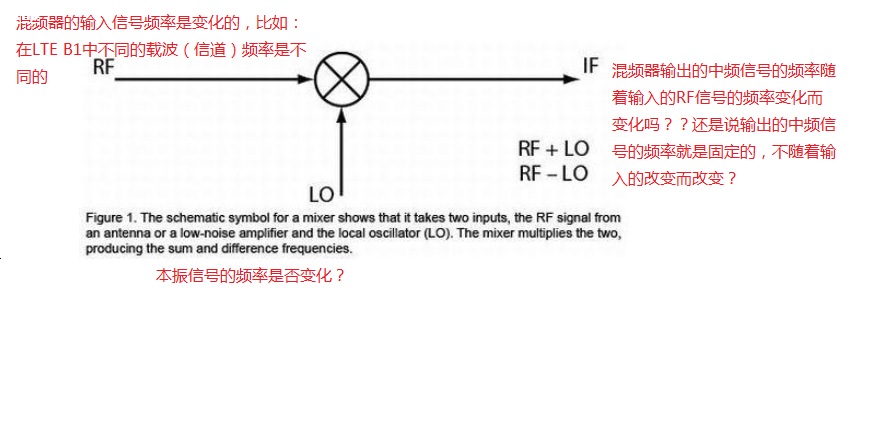

关于混频器的疑问谁可以解答下,谢谢啦
混频器的本振信号的频率是变化的吗?还是?

LO的本振是变化的,不同band倍频不一样。

锁相环电路会不断根据外部信号的相位来调整本地晶振的时钟相位,直到两个信号的相位同步。

在同一个band内,LO的本振也是变化的吗?比如在LTE 的B1中,LO的本振信号的频率是变化的吗?

一般本镇都是变化的,由PLL去调整

本振信号根据输入的射频信号变化而变化(变化是由PLL来控制的),产生中频信号,不管输入的射频信号的频率是多少。输出的中频信号的频率都是固定的。是这样的吗?(假设在同一个band内)

本振信号根据输入的射频信号变化而变化(变化是由PLL来控制的),产生中频信号,不管输入的射频信号的频率是多少。输出的中频信号的频率都是固定的。是这样的吗?(假设在同一个band内)

对的,是这样的,中频是固定的,现在transceiver基本都是零中频架构了,直接降到直流信号,降频后的频率不会变,改变的是本振信号,由软件控制PLL进行调节

再想请教您3个问题:
(1)在高通的transceiver上面,RX部分有不同的port口(比如B7和B5会接在不同的port口,一个是高频一个是低频)。从混频器的角度来看,是不是PLL上的分频器的分频数也是有限制的,不可能达到任意分频吧?那一般的分频器的分频数能达到多少呢?
(2)高通WTR2965,为什么在做inter CA以及NCCA(不连续性的CA)的时候需要2颗WTR?而CCA(连续性的CA)只需要一颗WTR?
(3)您说的零中频架构是什么意思啊?
谢谢!这3个问题能否说下您的看法或者观点。谢谢

找个手机BOM表真的很难吗

同一个Band本振不会变化,变化的是调制信号频率。

111111111111

带内连续CA为什么只用一颗Transciver就行了?
