SKY77759_PA issue

05-08
大家好,

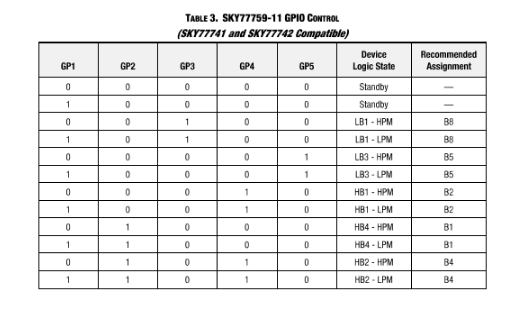

这位大神有谁用过SKY GPIO控制的PA,它给了5个控制逻辑,但是看不出那个是PA ON,求解?


没用过,应该是第二栏的逻辑控制是PA ON吧

MMPA不像单频PA,控制GPIO并不是一个PA_ON脚,而是至少两个EN脚来控制频段的工作,这个图看上去GPI应该是控制增益,2-5都是控制频段的使能信号。

从第三行开始,都是PA ON了啊,
这个比较高级,不是单单打开PA就不管了,而是直接精确控制打开哪一个频段,高增益还是低增益...

从表格看
GP1 GP2 range
GP3 GP4 GP5 pa on
