WIFI的Spectrum Mask Fail

05-08


那位大神解释一下,什么原因造成的?稍后上图

spectrum Mask Fail

依然没图阿

路过路过。

上传不了,11b在第一个阶梯Fail

哪个平台,哪个WIFI芯片

高通的 3680

所有channel都fail吗?输出功率多少?最好上个图看看

所有Band 功率13db

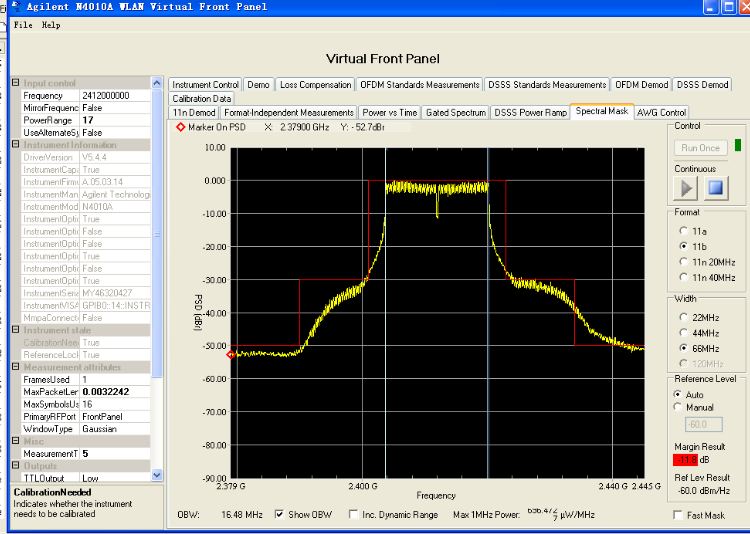

此图为N4010测试结果

匹配,降低发射功率AGC值。

我们IQXel测试还好了,N4010就不行!

那你需要去搞清楚两个仪表之间为什么会有差异。

你发射的是11n的信号,用的是11b的MASK, 能不fail嘛?!

客户验收,具体我也不知道

你发的是11g的频谱,用的是11b的模板,当然fail的,不是仪器的问题,是你设置的问题,

你发射的是11g的频谱,用的是11b的模板,当然fail了,和仪器没关系, 是你设置的问题

楼上正解, 那个客户也够2B的

模板错了,另外测试40MHZ以上带宽的MASK不建议用N4010,用IQXEL;N4010的中频带宽不够;

学习学习

我只是感觉模板信号不是11b的。
