还没有用到SWP测试白卡吗？那你们就out了

05-08

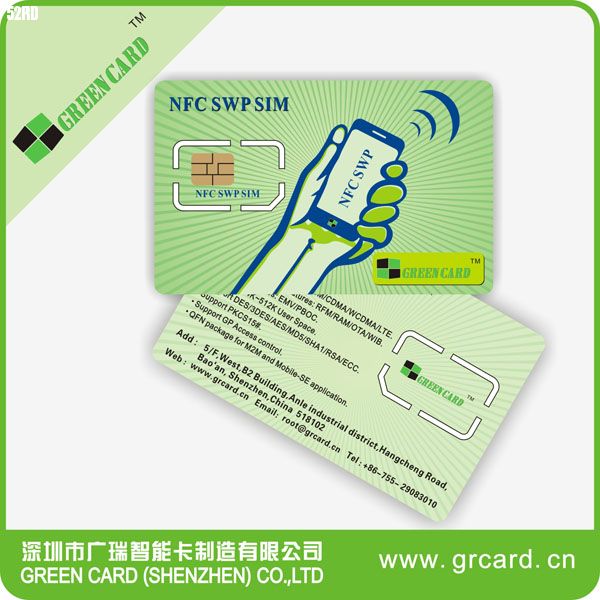

本帖主产品主要用于手机厂家SWP测试卡的NFC测试应用
引言
近几年，手机已经不再是简单的通信工具，它已经成为便携的娱乐工具，将来有望发展为可信赖的支付工具，在消费，购物，交通等领域通过手机方便，快捷地完成支付。基于手机的新需求，移动支付英语而生，并逐渐成为移动运营商，手机制造商，SIM卡制造商研究的热点问题。移动支付的解决方案比较多，其中双界面SIM卡方案和近距离通信（nea field communication NFC)方案比较可行，双界面SIM卡方案已经有产品面试，近距离通信方案正在研发阶段。
双界面SIM卡方案通过在SIM卡中增加非接触IC卡界面进行非接触通信。天线链接在SIM卡尚未使用的C4和C8这两个接口上，双界面SIM卡在手机中增加了非接触式IC卡的功能，但没有实现阅读器和点对点通信功能。NFC是有NXP公司和索尼公司提出的超短距离无限通信技术，它是的两台兼容NFC的设备之间可以直接，便捷，安全的通信。NFC的主要应用是移动小额支付，还可以应用于门禁、公交等领域。
与双界面SIM卡方案相比，NFC方案的优势体现在一下方面：
1.NFC方案可以实现更多的应用；
2.在NFC芯片与SIM卡的连接使用C6(SWP）触点，并不影响SIM卡高速空中数据下载；
3.NFC方案是一套完善的解决方案，可以提供可靠、安全、便捷的通信；
4.NFC方案完全兼容现有的读写器，不需要对读写器进行任何更改。
综上所述，近距离通信NFC是移动非接触支付业务最可行的解决方案，而SWP链接方案则是NFC技术的一部分。
S1信号的高低电平，采用电平宽度调制；S2信号是电流信号，采用负载调制方式。S2信号必须在S1信号为高电平时才有效，S1信号为高电平时导通其内部的一个三极管，S2信号才可以传输。S1信号和S2信号叠加在一起，在一条单线上实现全双工通信［4］。

    S1信号的编码如图2所示，逻辑1在3/4周期（3/4T）内为高电平，逻辑0在1/4周期（1/4T）内为高电平。S2信号在S1信号为高时有效，在S1信号为低时才能进行由低电平到高电平的切换。SWP有3种传输速率：212 kbps、424 kbps、848 kbps，对数据位进行扩展之后，传输速率可以达到1 696 kbps。
    SWP协议是关于物理层和数据链路层的协议。物理层负责UICC和CLF之间物理链路的激活、保持、解除工作。SWP协议要求UICC的工作电压为1.8～3.3 V。
  与OSI协议类似，数据链路层分为MAC（媒介访问控制）层和链路控制层。在MAC层采用位填充的成帧方法。链路控制层包括3种类型的帧协议：ACT协议、SHDLC协议以及CLT（非接触通道）协议。在SWP接口的设计中，使用了前两种协议。
    ACT协议是接口激活协议，用于激活SWP接口。在没有射频场时，SWP接口处于去激活状态。在标签模式下，感应到外界存在射频场后，NFC芯片被激活，UICC收到NFC芯片的高电平信号后，使用ACT帧建立物理链路的连接。
    SHDLC协议是ISO制定的高级数据链路控制规范的简单版本，也是面向位的同步链路。该协议主要用来传输交互的数据信息，其信息帧承载上层HCP（主机控制协议）的包数据。此外，SHDLC协议还具有流控管理、错误检查、出错后数据重传等功能。为了保证数据的正确发送与接收，兼容NFC芯片与UICC不同速率传输的通信能力，在使用SHDLC协议通信前，首先要建立数据链路，双方协商滑动窗口的大小。
    2.2 SWP连接方案
    本文中，CLF嵌入在手机内部，UICC使用的是SIM卡，手机通过SIM卡与NFC芯片通信。NFC芯片与SIM卡的连接方案有多种，本文提出的是基于C6引脚的SWP（单线协议）方案。SWP协议连接手机NFC芯片与SIM卡，规定两者之间的通信接口。图3是SWP连接方案的示意图。

路过~~~~~~~~~~~~
