E和H平面的辐射方向图的值为负可能么
12-11
用hfss仿真后得到天线的E和H平面的辐射方向图的值为负是怎么回事啊?
按道理不应该呀?

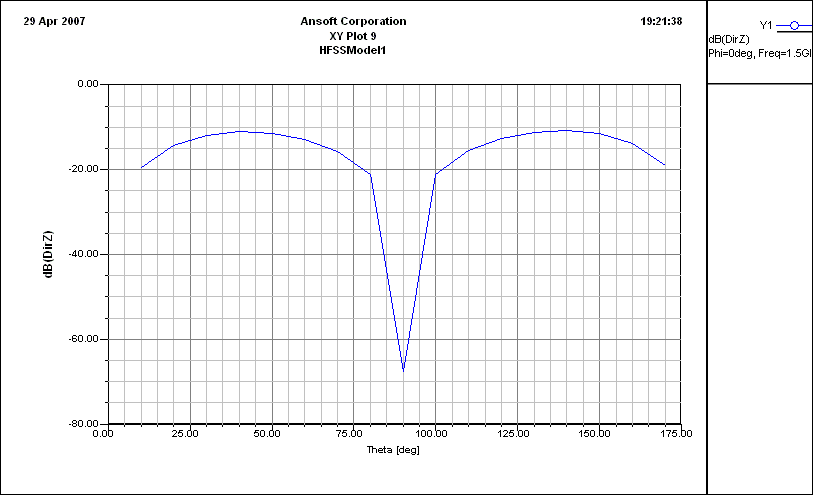

给大家看看图,见附件
按道理不应该呀?
给大家看看图,见附件
我不知道你图里面的dirZ怎么选定的
但是这个不是E面或者H面方向图
更像是交叉极化图,呵呵
HFSS的方向图0度的值一般就是gain
负值是可以的呀
但是,你现在都-20以下了肯定不是主极化或者不是谐振点上的
我是这样看的,不知道对不对。
result report选farfield和rectangul plot,然后directivity,dirz,db。sweep里面theta是0-180。phi是0。这是E平面的。h面的phi是90度。
我得天线的工作频率是1.795ghz,但是仿真时的solution里面我选的1.5ghz,是不是也应该是1.795ghz。
天线是半波偶极子天线
zhong le!
.7
directivity是方向性系数,你最好把图贴出来,看看是怎么摆放的,
请问你的工作频率是1.795为什么solution里选1.5?疑惑
