PNP三极管饱和问题
05-08
MTK平台脉冲充电电路,其中用了一个N沟道的CMOS管和PNP三极管,进入恒流充电阶段,量到 Ve = 4.9,Vb = 3.0,Vc = 4.0。按照之间书上的理解,三极管在工作在放大状态是发射结正偏,集电结反偏。我认为应该是处于饱和状态,也就是集电结、发射结都正偏,但是这样理解就解释不通,处于饱和状态电流 Ic 就不止受基极电流影响了。
下图是PNP三极管的一些参数,Vce(sat)是不是代表 Vce大于这个值就是进入放大状态?
正准备测这个电路呢,一模一样。莫非。
MTK的脉冲充电电流捏。
这画的难道不是 PNP 吗
是PNP,写错了。
Ve = 4.9,Vb = 3.0,Vc = 4.0 这个参数能工作在放大状态?
帮顶。
好冷清,都没人来解答?

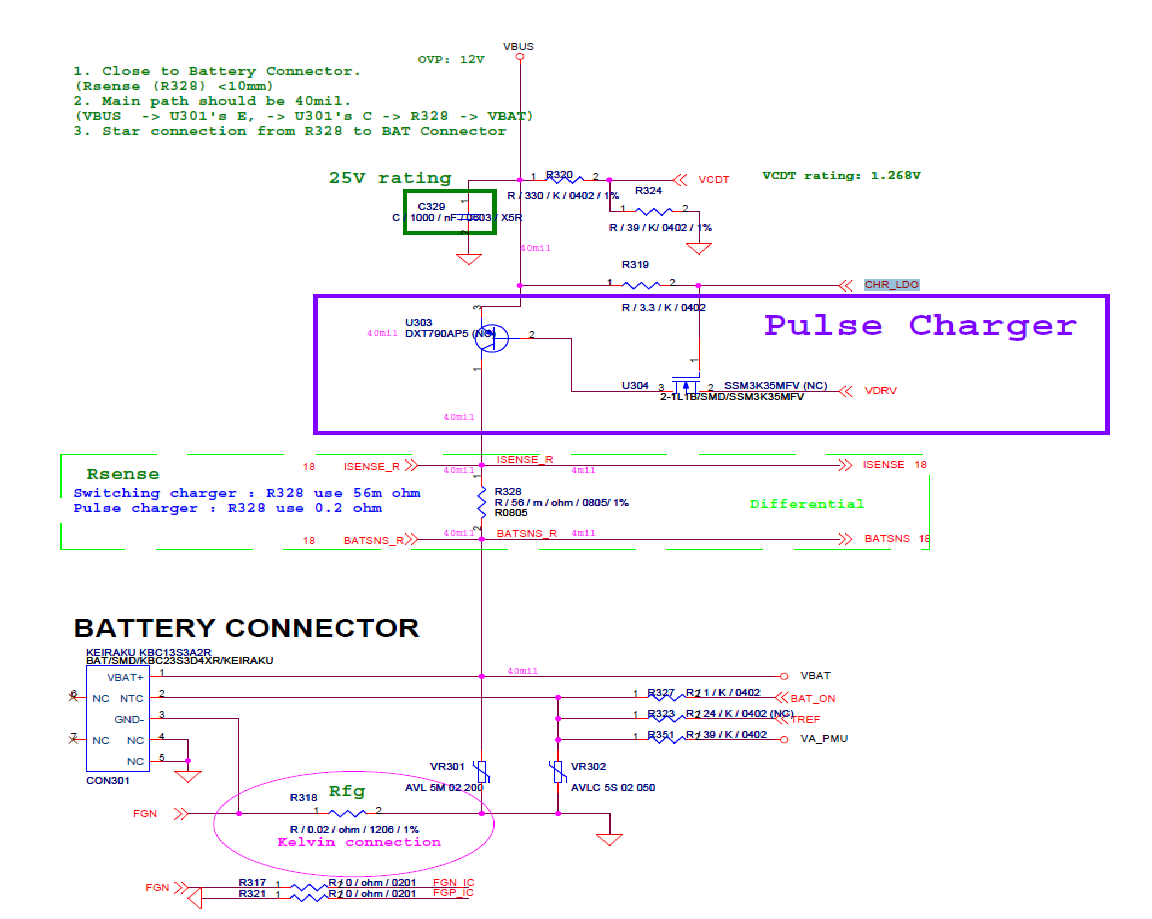

是这个电路吗?
是这个电路吗?
我测试的结果是VE=4.7,VB=4.0,VC=3.8,满足发射结正偏,集电结反偏,处于放大状态。
在预充电阶段和恒压充电阶段是处于放大状态,在恒流阶段,充几秒停1秒的时候三极管的电压就是我量出来的值。
帮顶。
牛逼
帮顶。
没错,是这个电路。BD恒流充电阶段测的数据是多少
你用示波器点一下MOS G极和BJT C极
gjhf yhndfgh fdgds
小编测得数据VB<Vc 根本三极管不工作,不会充电。
邮电腻海
调整Vdrv电压控制Id电流,进而控制ie,即充电电流
GF J P FPADAF F OELN KH DID HDQW OK
小手一抖,R币到手
这是个线性充电电路,,有一个韦尔的充电IC可以当这个使用!WPT2N31;
