CAMERA接上后，收音机收不到台了~~~~请教~~~~

请教各位高手，我最近遇到一个问题，不知如何解决。希望各位大侠给小弟点指点。
小弟是做LCM的，我门的样品送到我们的客户即手机厂家后，客户反应：
1.首先，不接上我们的模组，收音机能收到台。
2.接上我们的模组不装CAMERA，收音机能收到台。
3.接上CAMERA，收音机能收到台，重新开机后，只有噪音，收不到台。
4.CAMERA的PREVIEW，CAPTURE都正常。
5.换CAMERA好几个，试出一个好的，过一段时间，依然出现了收不到台的情况了。
其他厂家的模组没有出现这个问题，他们和我们共用CAMERA。

请问zorro7758开收音机的时候供电是把三个电压都供上还是只供AVDD,把2.5V的改为2.8V应该是指AVDD吧,那么MTK有没有说过这样做是为什么?另,100K的上拉电阻是指的哪个上拉电阻?还有就是加1000PF的电容是为了防止背光电感对收音机产生影响,那么LED Driver的开关频率是多少?为什么不加到LED Driver的内部开关脚SW处呢?

小编，如果主板待机电流只有1.6mA，加上camera后有4.8mA，肯定是你的camera这块有漏电了！且有可能能做到2mA多。根据你的描述，应该是IIC的问题，我们之前也有遇到过IIC漏电的问题，如果有两个器件共用到IIC，供电的电压又不一样，很容易造成漏电，我们的做法是在IIC线上加一个双掷开关，当需要用camera时，控制开关使IIC总线和camera的IIC连接，而FM的IIC断开，使用FM时则相反。

接着说现象： 启动CAMERA后，关掉CAMERA，怎么弄都能正常收到台。 收音机在主板上，和CAMERA电路上没有任何的交叉之处~~~这问题太邪乎，烦请高手指点下，等着拿定单的~~~呵呵

会不会是你们模组上的CAMERA数据、时钟线走线的问题。camera在preview时传输高速数据，产生的高次谐波干扰到FM信号。你不要装手机壳，把LCM（包括FPC）上有在外层走线的区域用一个接地的铜皮包裹上，看看有没有作用

这种情况是EMI问题， 1、增加Camera的数据EMI滤波器件，频段为90－108M，小心不要把有用信号给干掉。2、增加Camera的数据串连电阻，在可接受的范围内，可以极大的减小EMI问题。可以尝试4.7K的排阻，不行的话往下调。3、如果有用JPEG芯片，在Camera的FPC上增加接地导电膜，如果由芯片组直接驱动，那么需要在主FPC上增加接地导电膜。4、软件设置在拍照时不能同时听FM,:）

camera 工作频率一般会达到几十M,我就做过48M,54M,27M的,不工作时时钟不开启不会产生干扰;camera 工作时是其倍频信号干扰到的,要避开其倍频落在FM频段的点！

是否手机主板上FM与SENSOR共用了MAP的S_SEN PIN?这样的设计导致有些有外控制（连接S_SEN)SLEEP模式SENSOR和FM有冲突而我怀疑你们的模组是把S_SEN（CAMERA模组是POWENR DOWN）直接拉低一直有效的，这样就把S_SEN固定到低了，无论MAP如何控制这根信号线，其状态总是被你们的模组拉低以上只是臆测

对比了下竞争对手的LCM模组，发现，收音机开始播音时，CAMERA的3个电源都有电压。所以，我在软件上做了下修改，让开手音机时，三个电源都供电，这样问题解决了，可是还是不知道为什么会这样。

问题其实很简单...
当你把Camera的电源关掉开FM radio的时候你去量一下I2C 总线上的电压就知道.
再把Camera电源打开或者直接拿掉Camera,量一下I2C上的电压.
当Camera电源被关掉的时候,其I2C上的等效输出阻抗很小,导致电压老被拉低.
你可以试着只开VDD,看看是否正常,要不然耗电会很大

叙述下整过程，还请高手帮忙分析：1.之前，我们的控制CAMERA电源的LDO是处于关断状态，出现了收音机收不到台的现象。并且待机的时候有大电流现象。收不到台，只有吱吱声，为什么?待机时候，电流有12MA，是CAMERA接口有电流漏回来么?这又是为什么?2.然后，我采用开收音机的时候供电，大部分的能收到台，但是信号不太好，MTK建议，背光EN脚加个1000PF电容接地，效果有所好转，并且基本上所有的CAMERA卡上，都能收到台，收不到台现象得到解决。但是待机时仍然有大电流，MTK又建议，CAMERA的电源应该把2.5V该为2.8V，并且上拉电阻10K换成100K，问题彻底解决，待机电流为4MA。加电容是防止背光电感对收音机产生影响，加100K电阻，是拉高电源，为什么要把这块拉高呢?

你们用的是OV9650的SENSOR对吗 ?你接上SENSOR后你必须在开机的过程中需要对IIC2个数据拉低，这样就可以了。如果还是不可以的话，你们不要把LDO关掉。如果是用MICRON的SENSOR，那具体问题我也不是很清楚。因为OV9650的SENSOR你把LDO关掉后，他们的IIC数据线拉不上去的。

CAMERA接上后，收音机收不到台了~~~~请教~~~~

LED DRIVER 用的是NCP5007，好像这个背光驱动问题多多~~~之前就出过，打电话时背光闪的问题，后来找供应商要最优走线，才OK的。

安胜美的这颗LED Driver问题是比较多，以后还是少用为好。

1. 数字IO电平是2.8V，IIC是2.5V，电平不一致，有漏电流2。AVDD可以1.8V供电把IIC上拉供电改为2.8V,AVDD取1.8V，与DVDD通过BEAD隔离可以省却一个LDO

AVDD是CMOS SENSOR 的象素点采集图象，以及作为SENSOR进行ADC的电源，一般2.3V~3.0V。（根据SENSOR不同，典型值为2.8V或者2.5V中选一）。AVDD能做用1.8V么?是用2.8V吧~~~~

对方用的是MTK平台，主板待机电流为1.6MA，加我模组上的待机电流一共是4.8MA，客户反应待机电流还是很大，还跟我说MTK平台比较省电，可以做到2点几个毫安。收音机和CAMERA共用IIC，我已经把IIC上10K电阻换成100K了，没换的时候8.4MA，请问高手，我的4.8MA能接受不?要求做到2点几个毫安是不是有点苛刻了~~~谢谢

呵呵，我们用的就是OV9650，高手，一看就知道~~~

主要是camera时钟信号（26Mhz）的某次谐波正好落在FM频段内导致。

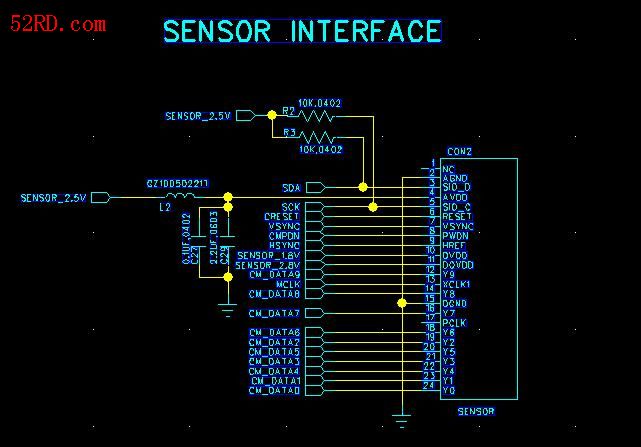

看来就I2C的原因了，从原理图来看，I2C的上拉电源不对，应当是IO用那个电源来供，上拉电阻就拉到那个电源。不过这不是主要的原因，主要原因是IC被senser拉下起了，可以测测i2C的信号是否正确，我们的做法是在I2C上加mos管来隔离。

tzorro7758 问下:（1）：更改电阻和电容后,ldo的是否还是处于使能状态?（2）：按mobiledesign说法，在没有更改电阻和电容的情况下，是否可以解决此问题?令请教大家：scl&sdl在iic上规定范围多少伏为正常值?谢谢

跟改软件后,收音机基本上能收到台,后面改电阻是为了减少待机电流,改电容,是使得收音机效果更好.

此问题我碰到过,主要是I2C的问题,但在将CAMERA 的三个电压用三个单独LDO且相同EN 控制后OK

小编，如果主板待机电流只有1.6mA，加上camera后有4.8mA，肯定是你的camera这块有漏电了！且有可能能做到2mA多。根据你的描述，应该是IIC的问题，我们之前也有遇到过IIC漏电的问题，如果有两个器件共用到IIC，供电的电压又不一样，很容易造成漏电，我们的做法是在IIC线上加一个双掷开关，当需要用camera时，控制开关使IIC总线和camera的IIC连接，而FM的IIC断开，使用FM时则相反。

这样做也不怎么行吧。现在好多手机都有后台处理功能。如果用户想要边听收音机边拍照。那问题就出来了。

在I2C上加mos管隔离是可取的。
另外，上拉100k会比10k获得更高电压马?faint

上拉100K漏电流会比10K小。

你说的软件的做法，应该就是让软件先IIC操作一下sensor，然后，再关掉sensor，这样SDA就不会被拉低了，此时，IIC就可以交给FM使用。但是，我不明白为什么操作一下SENSOR就可以阻止IIC从SENSOR，是把SENSOR的SDA接口置高阻了吗?请教！

不错的帖子，继续关注中~~

个人感觉不像是干扰问题，重点检查下I2C，电源等连线是否有问题。

我这个菜鸟都知道是IIC的问题，怎么会是干扰，要么是IIC电源不正常要么是地址冲突

没人回复

其实就是IIC及供电的电压域不对

恩！这个不错

恩！这个不错

都是大牛级讨论

学习了

学习了

学习了

是OV9650的哪个sensor?

再把Camera电源打开或者直接拿掉Camera,量一下I2C上的电压.
当Camera电源被关掉的时候,其I2C上的等效输出阻抗很小,导致电压老被拉低.

2点几毫安底电流是标配
