电容电压的毛刺问题
05-08
最近发现一个问题,测了多组电容发现只要电容两端都没有接地,那用示波器测量时电容一端的电压很稳定,另一端却有很多毛刺,不知道这是什么原因造成的,求大神解答!
这很正常啊 因为电感和磁珠是对高频信号有抑制作用的,电感这是阻止高频通过,磁珠是吸收高频,这样在高频信号通过电感或者磁珠时,一端是没有抑制的信号,而另一端是抑制之后 的信号,相对会比较纯。

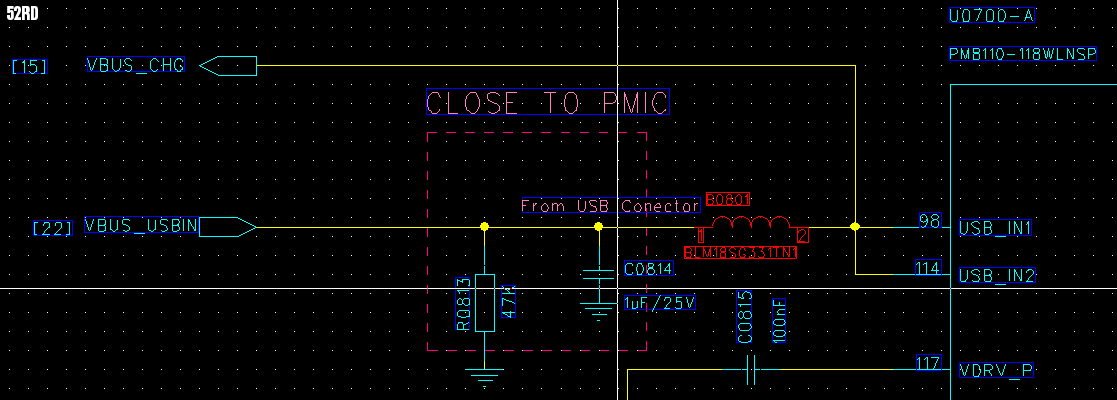

从原理图中的注释元件名看出,应该是0805的330欧磁珠。当然不管是磁珠还是电感,当高频干扰信号经过它们后,磁珠和电感都有抑制功能。因此在磁珠和电感之前有毛刺,之后就变得ok.
看楼下。
看楼下。
毛刺是高频。
小编可以把测试的细节说一说。
不好意思,不是电容,是电感两端,求解?
不好意思啊,弄错了,是电感两端,不是电容两端!
等待高人
请问电感的另一端,接哪里啊?
把测试模型详细说一下吧
把测试模型详细说一下吧
测试模型就是充电电路,USB充电线路中的电感两端,一端信号很好另一端出来就很多毛刺了。
顶一下,不要沉
我们的USB-IN1与USB-IN2是接在一起设计的
是个磁珠还是电感啊?
磁珠和电感都有这现象
哦,原来如此,学习了,谢谢各位大神!
顶 小编 好贴
顶 小编还要好好学习啊
恩恩恩,各位大神多多关照
小编好贴,受教了
磁珠和电感都是能滤去高频信号的,这样进的一段有毛刺信号,出的一段就没了,因为被滤除了。
学习了。
你测试的是哪一端啊?后面接的那个是PMIC么?确定是充电电路?
16楼和15楼正解
GND上引起的!
REY EHRESTQW4RW
顶, 值得学习
学习!每个知识点都很有收获
顶 小编还要好好学习啊
这是基础知识,电感的特性和功能部分
RYIRT67YU TRY 3WRTWSER
