Audio电路求讲解

1.c713,c714是隔直电容，mic内阻1.2k，与mic内阻形成高通滤波器
2.c735与偏置电阻形成低通滤波器，滤除偏置电压中的低频部分

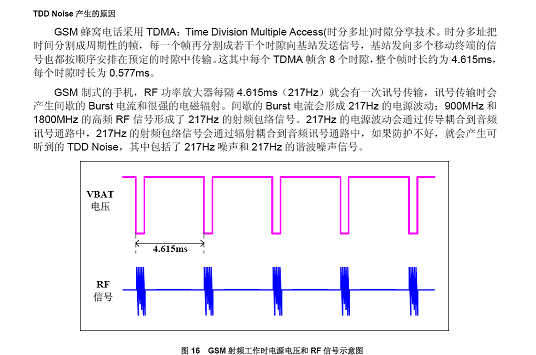

3.c731.c732不知道你的线路里为什么是100nf，一般都是32pf什么的，这个滤除TDD noise
4.c730这个就不太明白了，各种解释，什么抑制差模干扰。这个还是大神来解释吧，欢迎拍砖

MIC 的假差分电路

c730.c731.c732滤波电容；c713,c714隔直电容

好样的

沈阳哪个公司的啊

之前也遇到过相同的干扰，它影响的是按键问题

沈阳就两家，猜吧

基本上和4楼理解的差不多

同意C731,C732应该取33pF,抑制P/N对低共模TDD Noise
C730也应该取 33pF(具体可以实际电路调整,33~100pF寻找最佳滤波参数),抑制PN之间的差模干扰
R723 R726 mic_bias偏置, C735 mic_bias电压滤波,4.7uF常用值
C713 C714, Mtk平台100nF没问题.事实上某S平台也可以用这个值,可以增强语音中频力度,饱满度.

顶下，学习了

不错不错，学习了

学习了

学习了

学习了

没有看明白

不错，学习了

顶上二楼

学习了

不错，学习了

沈阳晨讯?

又学到一些

对应TDD干扰要怎么预防?

假的差分

730抑制共模干扰，31和32应该是防止高频干扰，可是容值应该是33pf

学习了

哪两家啊?

评论很到位，谢谢

学习了
