四环耳机的GND接主板的MIC信号是什么工作原理

05-08

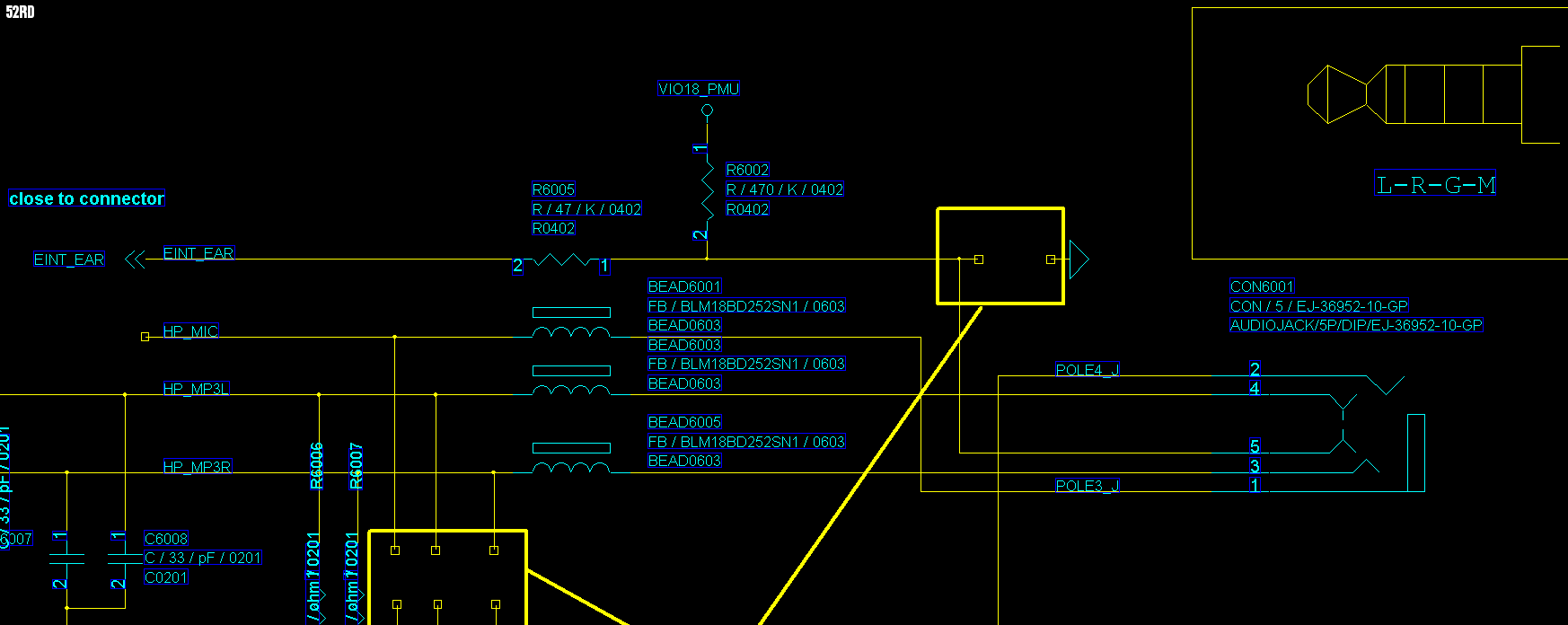

四环耳机的GND接主板的MIC信号是什么工作原理


目前市场上的4 pole耳机有OMTP和CTIA两张类型,OMTP的耳机接口定义是L,R,MIC,GND.CTIA的接口定义是L,R,GND,MIC.所以,对于4 pin连接MIC的接口是CTIA类型的耳机接口,一般如果想要手机想同时兼容两中耳机,可以在电路上外加一个switch,但是耳机crosstalk性能会变差。

你的原理图错了吧


美标耳机的最外一环是MIC,所以小编这个接法是正确的。

楼上说得对,看耳机定义了,3,4脚接mic都可以

没有做美国欧标的跳线吗

其实就是iPhone耳机接口和Nokia接口的不同接法

按照你这个接法这明显最后一节是MIC。用的是美标: L R GND MIC
