请教一下这个ESD防护芯片的VCC是干嘛用的
05-08

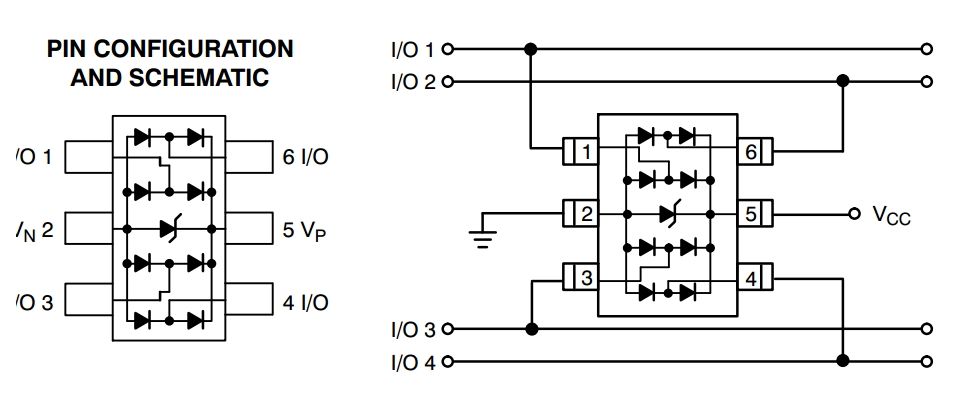

如图，左边是TVS芯片的引脚定义，右边是芯片的推荐电路，请问VPP是干嘛用的?如果不接这个电源会怎么样?
芯片是ON semi的NUP4201MR6
芯片是ON semi的NUP4201MR6
双向保护吧。
VPP可以保护电源啊，并且电源也有一定的防静电能力，可以对信号多一层保护，当然也可以不接
钳位，将高电平限制在VCC+0.3V左右
可以的
