用FN54015充电,一会停一会充,经查看时序是ack没有响应,请大家帮忙分析一下,谢谢
05-08
各位大侠:
我有一个项目,充电IC采用的是FN54015,可是测试充电时发现一会充电一会不充,且每次都是停留约九秒钟的时间不充,如图1,
经过查看时序,发现FN54015有时会没有ack响应,从而导致不能充电,但是是什么导致ack没有响应一直没有找到原因,请大家帮忙分析下无ack响应的原因有哪些?谢谢!

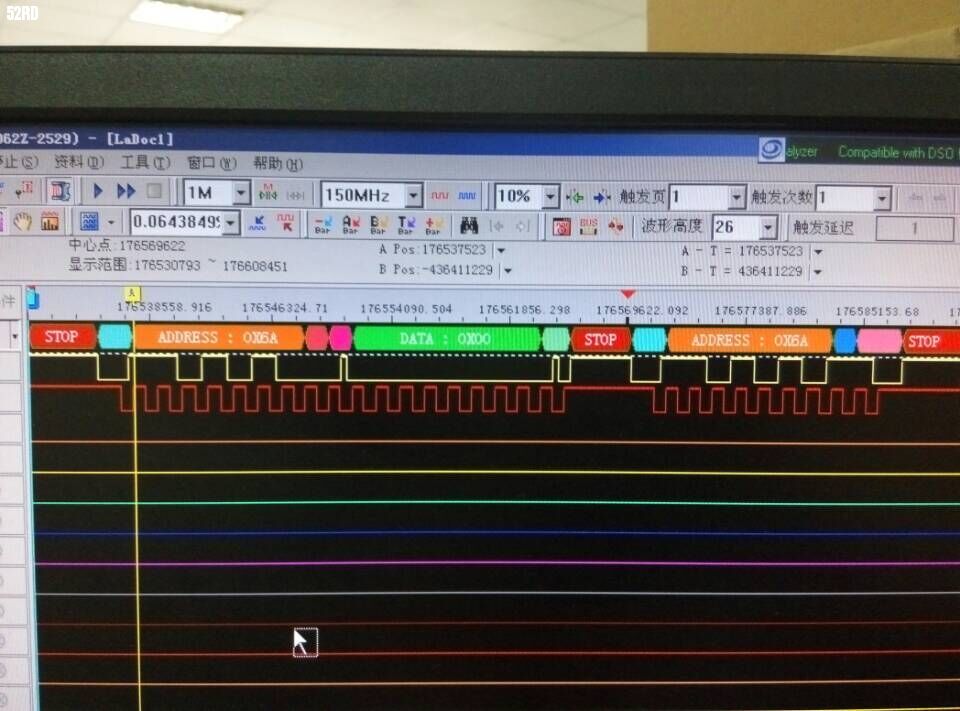

时序图
检查下I2C与哪些器件共用,然后把共用的那些器件摘了再测试下。
提供与FAN54015 完全兼容的快充IC
jesse-wu@hotmail.com
MT:13032180675
是不是这个IC是需要喂狗的?
充电IC是会在10秒内充9秒停一秒,你是不是给搞反了
之前遇见过类似的问题(IC 虚焊)
