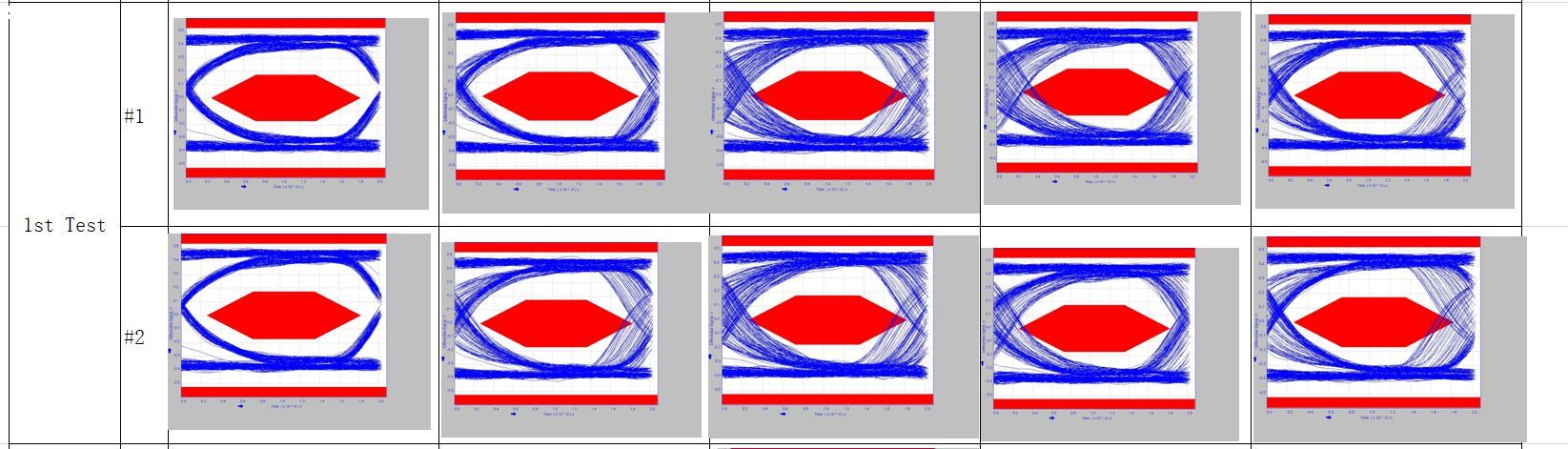

USB 眼图测试奇怪的Fail 图样

USB 眼图

同一台手机，测试结果差距较大，应该重点检查测试环境与方法。

这眼图，是软件仿真的结果吧?
差分线等长有做好吗?
可以贴个layout图看看。

关注。

我也觉得像。

是不是时钟不稳啊?求答案。

不明觉历，期待大神出现

有好有坏 都是什么情况啊

眼睛里布满血丝”，这表明信号质量太差，可能是测试方法有错误，也可能是PCB布线有明显错误

还没有大师来么?坐等》》》》》》

TVS管选料的寄生电容太大

关注，期待大神。

学习了 这个不是出厂必测项目吧 如果走渠道的话?

寄生电容过大不会导致时好时坏吧?

每一组从左至右的五幅图都是怎么得来的啊

继续期待大神解答

检查一下USB的3个电源是否有干扰

有用共模滤波器吗?

Layout问题

上升沿和下降沿时间太长，导致误码率过大，建议从上升沿和下降沿入手
