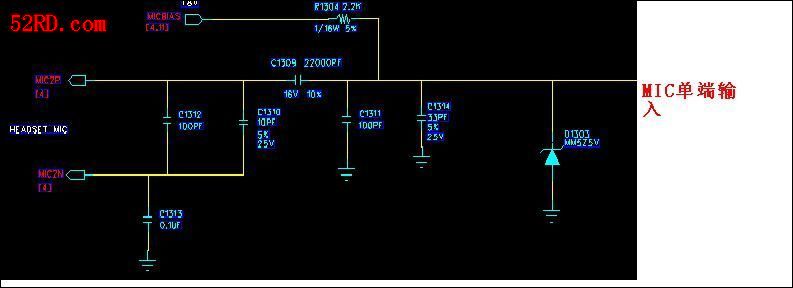

高手请看下面MIC电路

高手请看下面MIC电路

同样求救高手。 1，MIC 的单端输入为什么通过电容能变成差分的，原理是什么? 2，经常在MIC 的差分对中看到使用100pf和33pf跨接在差分对上，这两个电容起什么作用?

不懂，这样就能变差分信号吗?对差分信号一直不太理解，以前一直就是把差分信号理解为一路信号经反向，然后于原始信号共同传输来抑制共模噪声前段时间和tek的fae聊起，他们说USB1.1是假差分信号，2.0才是真差分信号。不过他们也解释不清什么是假差分什么是真差分，论坛上有高手能解释下吗困惑好久了btw：楼上的大哥，人家对地的电容都是pf级的，只是用来虑高频的，不会影响信号获取吧

这个电路不对，对于交流信号来说，电容是通路，在其上产生不了信号。所以Micp和Micn上是取不到信号的。

我想是利用电容的延时原理吧,不知道是不是,反正没有做过这样的

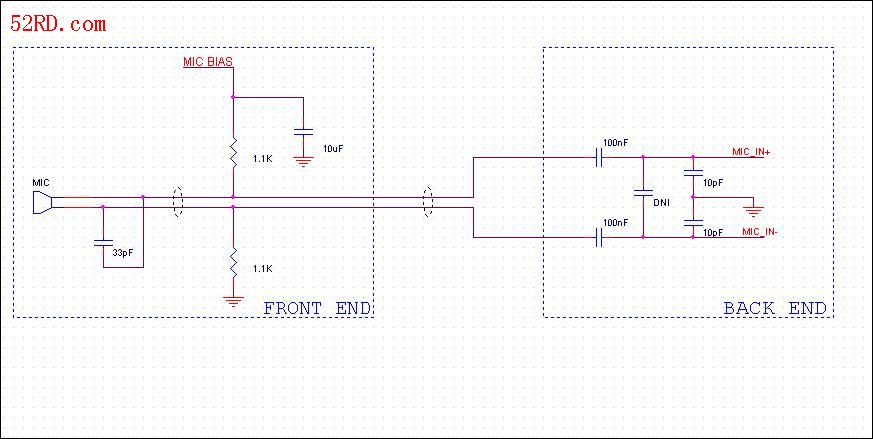

这个才是MIC的偏压电路

高手请看下面MIC电路

电路看不清.不过这种单端输出的mic到基带变差分肯定是假的,我的理解是其中一条mic走线,另一条只是陪客,在接受端两线会做差分处理,消除路上带入的噪声,所以陪客和真正的mic走线必须严格按差分走.结论是陪客的目的只是为了引入噪声以利消除！

共模噪声

The Mic didn't get bias voltage, so I don't think this circuit works nomally

应该不是真正的差分信号，不过很多电路都这么接

Could this circuit immunity to common mode noise?

这个电路怎么看上去那么象DBTEL的设计呢?模拟电路设计水平够烂的可以正常工作，但是MIC信号是单端输入至ABB的OP

电路错的太离谱。不知从那里说起

呵呵，这个应该不是标准的差分信号，其实它还是只有一路的信号有用，另外一路走的都是噪声，这样在进入音频codec时直接两个输入信号相减把噪声去掉了！个人理解！

dbtel有这么设计的，安凯的也有这么设计的，理解为是单端输入吧，另外一端只是作为去噪声

这个电路没有大问题，只是好像C1313的值应该取得和C1309一样大（22nF）

赞同这个解释。通过C1312，1310取得噪声，通过C1313把有用的信号（语音信号）去除，这样MIC2N和MIC2P有同样的噪声，两信号相减后就剩语音信号了。

这个电路叫“假差分”，目的是为了抑制共模噪声！

严重支持coyu的观点，这种电路在耳机中很流行，高通采用这种方案。

to coyu: 能把c1312,和c1310, c1313的工作原理详细说一下吗?还有，既然不是语音信号的噪声，就算通过spker输出，人耳也听不到，那为什么还要把它去除掉呢?期待大虾高见哈：）

请coyu详细说明一下吧！

学习了，呀

怎么没有下文了?

现在回过来看4年前，这个观点我也比较认同。假差分主要是通过LAYOUT走出来的，MIC-P主要走信号，MIC-N通过一个旁路电容与一个电阻接地（电阻固定直流电平，电容旁路差模NOISE），然后跨一个电容（MTK，展讯设计都是跨电阻）到MIC-P上耦合出来。
假差分主要是在IO口资源比较紧张的情况下的设计，通常是手机headset设备与翻盖机机头与主板接口多用到。但是假差分走线一定要严格按照差分，虽然只有一路有效信号，但是另一路是引入共模噪声的走线，所以必须是平行走长线，而且另一路接地必须在远端以利长线噪声引入。否则效果和单端一样。
小编这个图比较不正规。

学习了学习了

加法器，减法器就可以是现实差分

基本达成共识啊

学习学习
