讨论下这个电路的回流流向

顶 小编 我也想知道 本人认为共地好，不连有噪声。关注大神解答

跟共地没什么关系吧，只是电流的一个流向而已

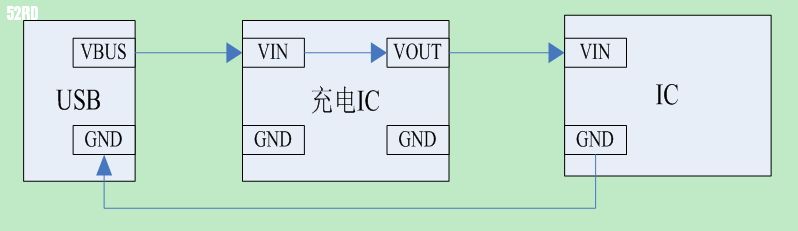

应该还是如贴图1
不然，整个电路是否能正常工作?

GND的电位是一致的，就可以保证工作。问题是回流会不会流过充电IC?

应该是如图1，如果充电IC的GND孔少了，估计会出现供电不稳的现象了。

GND的电位固然是一致的，然只要充电IC起作用，则电路中的回流必然会流经充电IC，这是我的理解

我感觉，要看充电芯片是哪一种了?如LDO式的活着DCDC式的。

线性充电应该不需要经过charger ic,dc-dc 充电时需要的

同是数字地，又是充电控制的一部分，不共地怎么保证电位一致，保证一致后自然构成部分系统，电流回流至USB.

DCDC ，好像也是线性电源

这是电流，感觉理解偏差

其实充电IC的GND是接在一起的吗?如果是，那图1可看成就1个gnd这样更好理解吧lzh

充电IC和后面的IC是并联在电源上的，可以把这两个IC等效成两个电阻理解。

不经过怎么流出去?

不经过充电芯片的地，vout就木有参考平面，就木有电压，又哪来电流?

GND的电位都是一样的啊，问题是电流是不是一定会从芯片的pin脚流进去

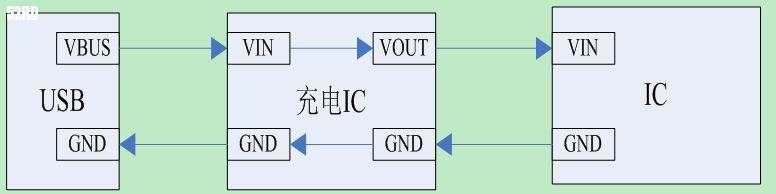

图一正解，你觉得充电IC没有回流可能不（图2）?

应该是第一种。
假设充电IC的地悬空，不和GND连接，电路就不能工作吧！个人理解。

看你的走线和敷铜面积大小了，个人认为
