请教LCM升压电路的升压过程
05-08
请教LCM升压电路的升压过程 ,如图
先是BOOST升压,靠电感和二极管之间的打开和闭合,导致电感阻碍电流增大或者减小的电感特性,使VLCD_AVDD端电容充电升压到11V,这个电压值是靠FB的反馈检测来在IC内部来稳定的,至于16V和-6V的电压是在C903和C906上面通过耦合电容上电压变化(其实这个电压变化比较小)和两个二极管交替开关不停的充电升压而来,由于有隔直耦合电容,在C903和C906上的电压是浮动的,C903两端高压端以地位参考,另一端就是负电压,C906高压端以11V为参考,电压就是升压电压+11V;其实这两个输出端比-6.8V更低,比+16V更高,因为没有反馈稳压机制,只有靠稳压二极管来稳定输出电压,即D901是6.8V左右的稳压管,D904是16V左右的稳压管。呵呵,一口气说了那么多,自己都有点糊涂了,慢慢理解吧。
多谢大神
LCM为什么需要这么复杂,用一个集成的IC就好了吧。
3楼专业啊。
感觉说的是多路输出。

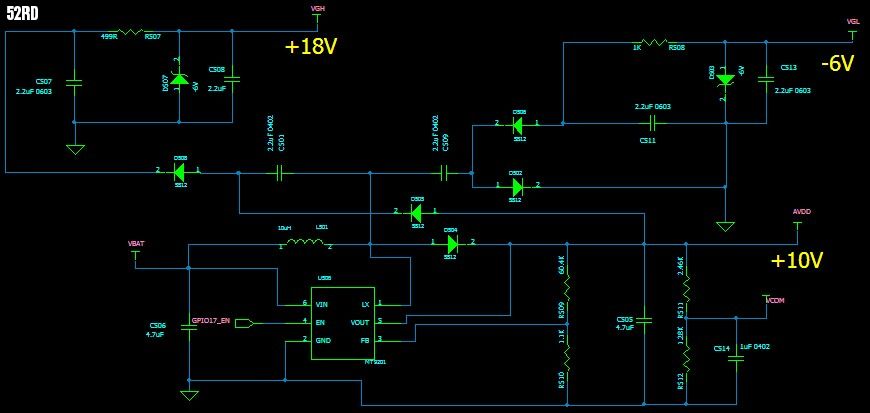

有的RGB的屏,需要10V,18V,-6V,还没有合适的IC,能够提供这么多电压。最近刚做了一个用同样升压电路的案子。
贴上我的原理图部分,抛砖引玉。
学习了
谢谢小编分享
每天学习一点,进步大大的
你们做的工作属于什么类型的工作,我是做手机主板分析的,说起来就是费脑力干活得。
