谁能解释下DC-DC上下两个MOS管的控制原理

电压从上管的源极输入，外部的自举电容应该是保证下管能充分打开

输出LC滤波电容
上下两个MOS管一个是开关管一个是整流管，交替导通，驱动电感放电和充电

外面那个不是自举电容，是输出电容，是和L构成LC滤波的，以此可以形成稳定输出电压。你说的自居电容不在图里面，自居电容的用于高端MOS驱动用的，可以把浮压加到drive电压中。

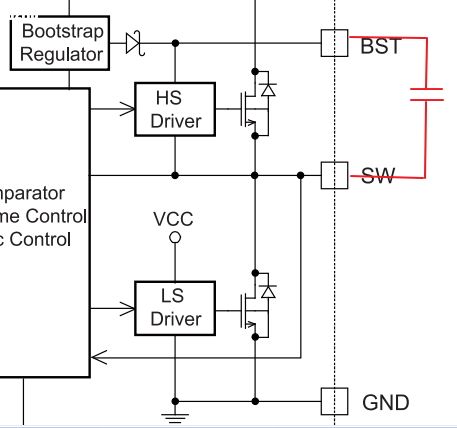

第一次发的图不是很清楚，能否对更新的图详细讲一下具体原理，谢谢

一定要挣够两块钱！

外部电容的作用：
1、在下MOS导通时，充电至一个电压；
2、在下MOS关断时，电容两端的电压是保持不变的；
3、这个电容接在HS Driver上，给HS Driver提供直流偏置；这样的话，不论上MOS接的输出电压是3.3V还是5V，HS Driver的电压偏置都是正确的。
4、如果没有这个电容，当下MOS关断时，那么HS Driver就没有正确的直流偏置，上MOS无法打开。

七楼说的好

7楼大哥说的很好，能否详细说下两个MOS管的控制逻辑，和产生需要电源的原理

这个我也不知道了 ，理论性太强。

自举电容是上管打开时提高驱动电压的。

Hs MOS打开时 S电压升高，G需要同步升高，保证打开状态。

太伤心 没看懂 这个电路出现在手机的哪个部分啊
