MTK6572不下载—求高手指点
05-08
MTK6572项目,主板试产回来所有的主板不下载。只跑红色的DA
目前初步分析
1.VM_PMU 、VIO18_PMU、VPROC_PMU、VSYS_PMU的电压正常
2.26M工作正常,从中频到CPU的26M也量到了
3.从CPU附近把USB拉出来,用很短的线下载,一样的问题,只跑红条
4.用其他项目download软件,将FLASH移植到这个板子上,不开机。
求指点,还分析哪里?
目前初步分析
1.VM_PMU 、VIO18_PMU、VPROC_PMU、VSYS_PMU的电压正常
2.26M工作正常,从中频到CPU的26M也量到了
3.从CPU附近把USB拉出来,用很短的线下载,一样的问题,只跑红条
4.用其他项目download软件,将FLASH移植到这个板子上,不开机。
求指点,还分析哪里?
下载时电流是否正常?小电流还是大电流?
pcb开路了
个人觉得是flash的问题,软件未做设置

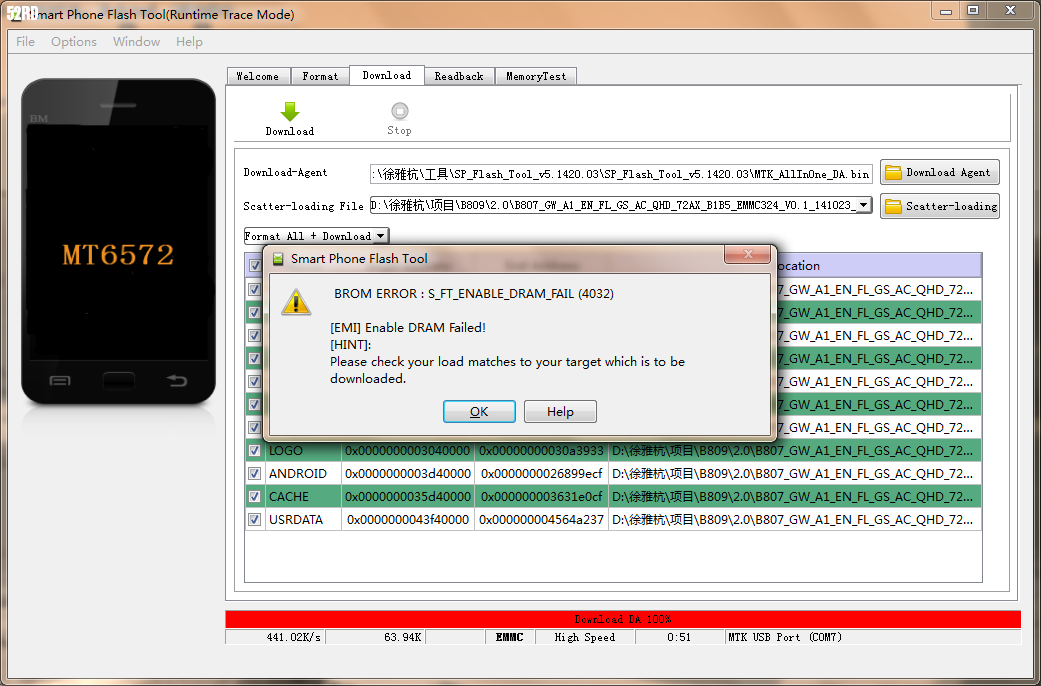

在下载过程中经常会出现enable dram fail的错误,此类问题原因大致可以分为两类,但若需要追查具体原因还需要与MTK support分析
一旦出现此问题,需做到以下三点:
1,必须用最新版本的tool下载;
2,确认板子用的memory是我司验证过的memory;
3,板子必须跑过ett测试,preloader里面的MDL(memorydevicelist)里面配置的dram timing必须是ett log输出的对应的dram timing;
格式化下载就可以了
仔细查查memory部分的电路了
软件没有合此flash的代码
一般为EMMC的问题
建议手动换个CPU,以前有运到过72 CPU高温后不可以DL,和你的情况一致。电流和端口什么都是正常。
手动风枪温度控制在360度。谢谢。
那估计是PCB的问题了,是不是漏贴什么了,工程师好好查查BOM吧
有没有检查USB口子呐?
usb口子有没有问题?我的也有只跑红色DA的,是口子接触不良导致的。
1.用FLASHTOOL test 下RAM 和ROM是否OK?
不排除软件没有配好。用的是DDR2还是DDR3的RAM?
文件很好
