mt6320开机时序解析
05-08
各位大神们,出来给小弟聊聊mt6320开机时序问题呀!

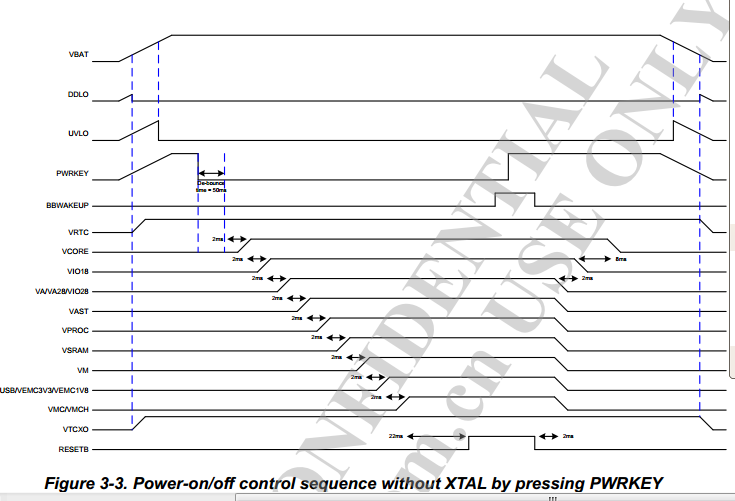

1.对于下图中的power-on/off control sequence without XTAL by pressing PWRKEY与power-on/off control sequence with XTAL by pressing PWRKEY有什么不同?
2.对于途中的DDLO UVLO PWRKEY BBWAKEUP VRTC VCORE VIO18 VA VAST VPROC VSRAM VM VUSB VMC VTCXO RESETB分别表什么什么状态,怎么去理解?
1.对于下图中的power-on/off control sequence without XTAL by pressing PWRKEY与power-on/off control sequence with XTAL by pressing PWRKEY有什么不同?
2.对于途中的DDLO UVLO PWRKEY BBWAKEUP VRTC VCORE VIO18 VA VAST VPROC VSRAM VM VUSB VMC VTCXO RESETB分别表什么什么状态,怎么去理解?
XTAL表示32.768K时钟信号,上面的图表示当主板有外部32K ,下面的表示没有外部32K,由26M信号分频而来,所以上下图的不同之处就是VTCXO信号时序要早很多,因为VTCXO是26M信号出现的前提条件。V开头的是各种电压信号
哦,我懂啦!
