PM7540 USB电源设计请教
05-08
我用于数据卡,不采用电池,只用USB供电,工作的频段有GSM和WCDMA.
电源管理芯片PM7540采用如下设计是否可以,请高手帮忙看看。
1. USB_5V直接连接到 VCHG脚,
2.USB_5V经过限流和DC/DC BUCK之后的4V电压直接提供给ISNS_M脚。
3.ISNS_P脚和VBAT脚不使用,不连接。
4.USB_VBUS连接一个47K电阻对地。
5.VCOIN脚连接2.2uF电容对地。
6.限流器如果不使用是否有问题?

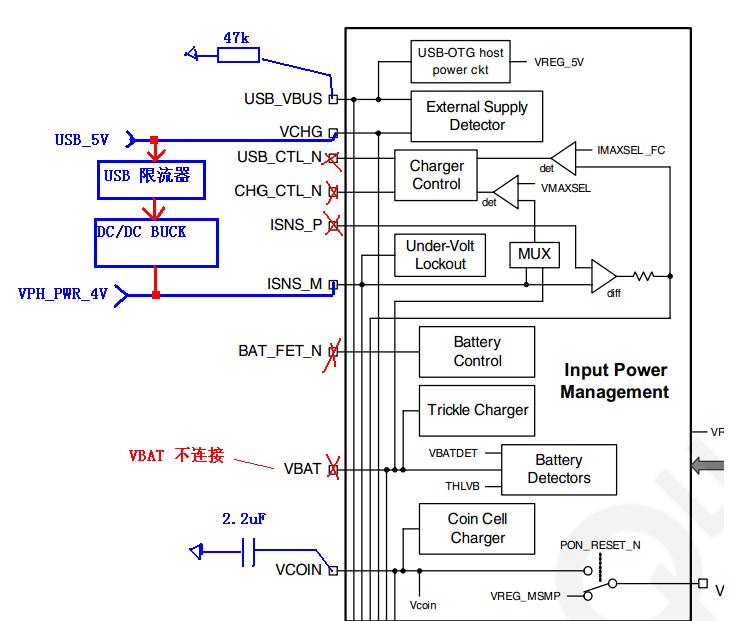

如图,请大家帮忙看看是否有问题。
多谢。
电源管理芯片PM7540采用如下设计是否可以,请高手帮忙看看。
1. USB_5V直接连接到 VCHG脚,
2.USB_5V经过限流和DC/DC BUCK之后的4V电压直接提供给ISNS_M脚。
3.ISNS_P脚和VBAT脚不使用,不连接。
4.USB_VBUS连接一个47K电阻对地。
5.VCOIN脚连接2.2uF电容对地。
6.限流器如果不使用是否有问题?
如图,请大家帮忙看看是否有问题。
多谢。
好狂放的思路!负责软件charge management的工程师,看到这部分会不会发疯啊?
如果你只是想通过USB给数据卡供电,VPH_PWR_4V和VBAT是必须要接的,两个地方需要电源;VCHG和ISNS_M为什么要接呢?有什么意义?其他所有不用的PIN,到地上拉、下拉还是悬空,最好提前都预留好,debug的时候再决定。
还有一个问题,你要从USB去电源,如何完成USB枚举?不经过枚举就直接获取500mA电流会不会有不可预知的问题?
楼上的,USB插入后,软件识别到把DC/DC打开,vph_pwr就有电了,不是说非得vbat接上才能工作。这就类似插USB开机一个道理。 这个PMU不了解,应该可以。
